Présentation

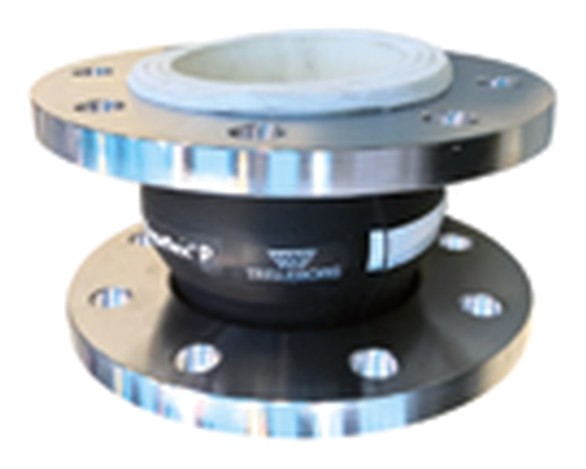

• Le compensateur de dilatation Sferaco 1564 CSM VERT est conçu pour l'absorption des mouvements et vibrations sur les réseaux industriels et chimiques
• Il est adapté aux acides forts et concentrés ainsi qu'à l'air comprimé utilisé pour la propulsion d'aérosols à huiles
• Ce modèle fonctionne sur une plage de température de service comprise entre -25°C et +90°C
• Sa conception à brides normalisées permet une installation simple sur des canalisations de diamètre nominal 25 à 300
• Le système de compensation réduit les contraintes mécaniques sur les tuyauteries et les organes de robinetterie
Applications
• Réseaux industriels transportant des acides forts et concentrés
• Installations d'air comprimé pour la propulsion d'aérosols à huiles
• Lignes de process chimiques nécessitant une limitation des efforts sur la tuyauterie
• Réseaux hydrauliques soumis à des vibrations ou à des dilatations thermiques
• Installations de traitement de fluides corrosifs en environnement industriel
Avantages
• Compatibilité avec les acides forts et les produits fortement concentrés pour une large polyvalence chimique
• Plage de température de service de -25°C à +90°C adaptée à de nombreux procédés industriels
• Pression de service jusqu'à 16 bars suivant les diamètres nominaux pour une utilisation sur réseaux pressurisés
• Longueur standard de 130 mm facilitant l'intégration sur les lignes existantes
• Construction à brides permettant un démontage et un remplacement rapides en maintenance
Conception
• Revêtement interne en élastomère csm spécialement étudié pour les acides forts
• Raccordement par brides percées selon diamètres nominaux de DN25 à DN300
• Pression de service de 16 bars jusqu'au diamètre nominal 150 puis 10 bars au-delà
• Longueur d'encombrement unique de 130 mm sur l'ensemble des diamètres
• Conception destinée à absorber les mouvements axiaux et les vibrations des réseaux
Caractéristiques techniques
• Diamètre nominal min : 25 mm
• Diamètre nominal max : 300 mm
• Pression de service jusqu'au DN150 : 16 bars
• Pression de service DN200 à DN300 : 10 bars
• Pression nominale DN25 à DN150 : 10/16 bars
• Pression nominale DN200 à DN300 : 10 bars
• Longueur d'encombrement : 130 mm
• Température de service min : -25°C
• Température de service max : +90°C
• Nombre de versions de diamètre : 12 modèles
• Diamètre nominal intermédiaire : 100 mm
• Diamètre nominal intermédiaire : 150 mm
• Diamètre nominal intermédiaire : 200 mm
• Diamètre nominal intermédiaire : 250 mm
• Indice de pression standard : 16 bars
