Présentation

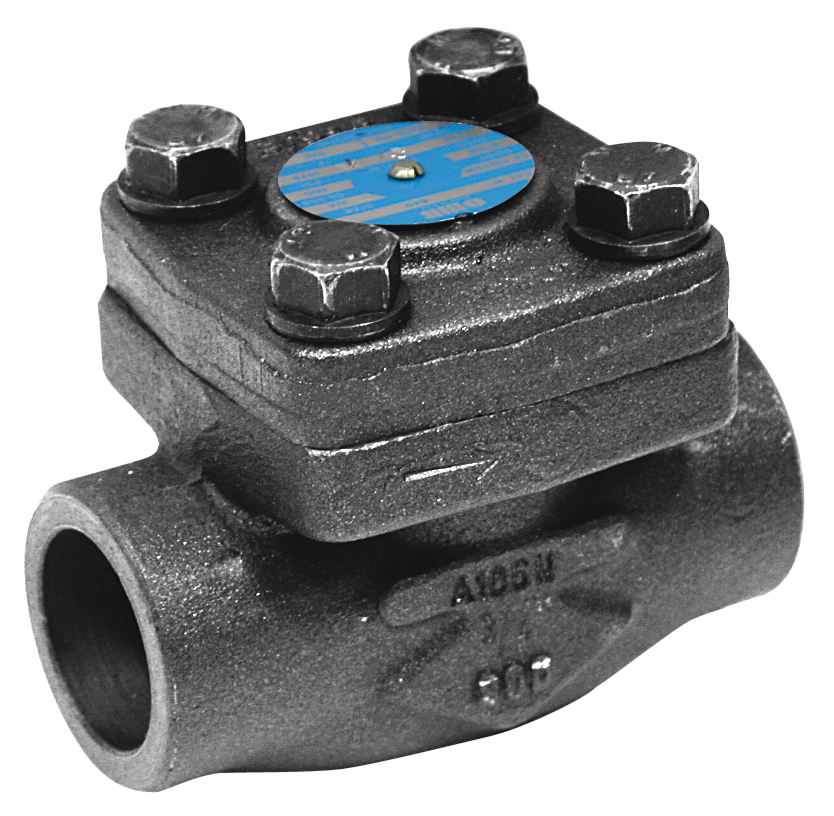

• Le clapet à bille Sferaco 319 est conçu pour assurer le contrôle unidirectionnel des fluides dans des installations industrielles exigeantes
• Équipé d'une bille avec ressort et d'un corps en acier forgé A105N, il garantit une excellente tenue mécanique sous forte pression
• Ce modèle femelle femelle à passage standard est particulièrement adapté aux réseaux haute pression en milieu pétrolier et chimique
• Sa conception avec chapeau boulonné et siège stélité offre une grande fiabilité et une bonne résistance à l'usure
• Le système est homologué selon la directive européenne sur les équipements sous pression et peut être utilisé en zones classées ATEX
Applications
• Installations de l'industrie du pétrole soumises à des hautes pressions de service
• Réseaux de fluides en chimie et pétrochimie nécessitant un clapet anti-retour robuste
• Lignes de vapeur industrielles fonctionnant à haute température
• Circuits de process en milieu ATEX groupe II catégorie 2G cT3
• Equipements de robinetterie industrielle nécessitant un raccordement taraudé femelle femelle
Avantages
• Adapté à des pressions de service élevées jusqu'à 136 bars en classe 800
• Compatibilité avec des températures de fonctionnement étendues de -29 °C à +425 °C
• Agrément par les principales compagnies pétrolières pour une intégration facilitée sur site
• Ressort en inox offrant une fermeture fiable et rapide du clapet
• Certification ATEX permettant l'utilisation en zones 1, 2, 21 et 22
Conception
• Corps en acier forgé A105N pour une haute résistance mécanique
• Chapeau boulonné en acier A105N pour un maintien sûr sous pression
• Bille et piston en inox 410 associés à un siège en inox 410 stélité
• Joint en inox A182 F316 avec graphite spiralé pour une étanchéité renforcée
• Montage horizontal uniquement pour garantir le bon fonctionnement de la bille à ressort
Caractéristiques techniques
• Pression de service classe acier A105N : 136 bars
• Pression de service classe inox A182 F316 : 132 bars
• Plage de température A105N : -29 °C à +425 °C
• Plage de température A182 F316 : -29 °C à +538 °C
• Diamètre nominal minimum : 3/8 pouces
• Diamètre nominal maximum : 2 pouces
• Entraxe pour diamètre 3/8 pouces : 80 mm
• Entraxe pour diamètre 1 pouce : 110 mm
• Entraxe pour diamètre 2 pouces : 170 mm
• Classe de pression : 800
• Ressort en inox qualité 302 : 1 unité par clapet
• Certificat 3.1 en supplément : 10 € par diamètre nominal
• Certificat ATEX par robinet : 3 €
• Nombre de versions taraudées NPT disponibles : 7
