Présentation

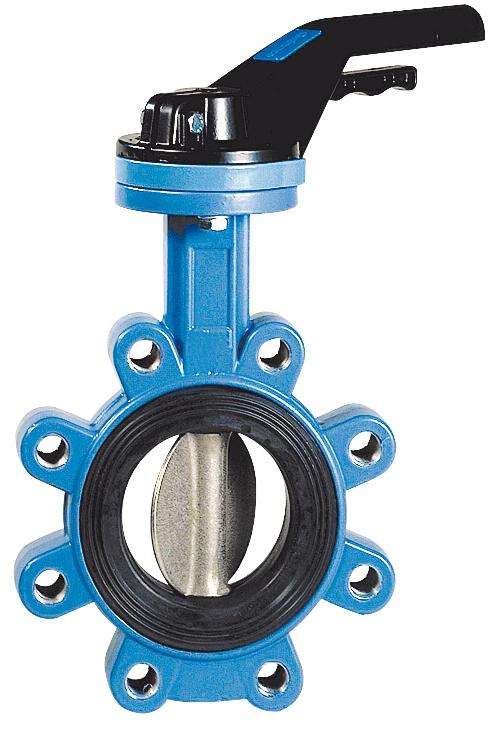

• Le robinet papillon Sferaco 1162 Oreilles taraudées NBR et NBR vulcanisé est conçu pour l'isolement et la régulation de fluides dans les réseaux industriels et de bâtiment
• Équipé d'une manchette en NBR ou en NBR vulcanisé, il assure une excellente étanchéité sur une large plage de pressions
• Ce modèle dispose d'un papillon en inox CF8M jusqu'au diamètre nominal 100 et d'un corps en fonte GJS revêtu au-delà pour une meilleure résistance mécanique
• Sa conception avec oreilles taraudées permet un montage direct entre brides et facilite la mise en place sur les canalisations existantes
• Le système est adapté aux hydrocarbures non aromatiques, au gaz naturel, aux graisses, aux huiles, au glycol, à l'eau et au fuel, ainsi qu'à l'air comprimé pour la version à manchette vulcanisée
Applications
• Isolation et régulation dans les réseaux d'eau froide ou chaude en bâtiment tertiaire et industriel
• Commande de lignes de transport d'hydrocarbures non aromatiques, de fuel et d'huiles dans les installations de process
• Distribution de gaz naturel et d'air comprimé dans les réseaux industriels compatibles avec la manchette NBR vulcanisée
Avantages
• Large compatibilité de fluides incluant eau, hydrocarbures non aromatiques, gaz naturel, graisses, huiles, glycol et fuel
• Structure robuste en fonte GJS-500-7 avec revêtement de protection disponible sur demande pour une longue durée de vie
• Papillon en inox CF8M jusqu'au diamètre nominal 100 assurant une excellente tenue à la corrosion
• Possibilité de version ATEX jusqu'au diamètre nominal 100 pour les atmosphères potentiellement explosives
Conception
• Corps en fonte GJS-500-7 avec revêtement Rilsan possible sur demande
• Papillon en inox CF8M jusqu'au diamètre nominal 100 puis papillon en fonte GJS revêtu pour les diamètres supérieurs
• Manchette d'étanchéité en NBR ou manchette en NBR vulcanisée selon la version choisie
• Oreilles taraudées permettant le montage entre brides et le centrage précis sur la tuyauterie
Caractéristiques techniques
• Pression de service pour diamètres nominaux 40 à 200 : 16 bar
• Pression de service pour diamètres nominaux 350 à 500 : 10 bar
• Pression nominale principale : 10-16 bar
• Classe de pression américaine : CLASS 150 équivalent environ 20 bar
• Plage de température de service : -10 °C à +90 °C
• Diamètres nominaux disponibles manchette NBR oreilles taraudées : 40 à 200 mm
• Diamètres nominaux disponibles oreilles de centrage : 32 à 300 mm
• Diamètres nominaux supplémentaires sur demande : 250 à 600 mm
• Version ATEX disponible jusqu'au diamètre nominal 100 mm
• Code levier série 1152 pour diamètre nominal 40 : 1152040
• Code levier série 1162 pour diamètre nominal 40 : 1162040
• Code manchette vulcanisée série 1152 pour diamètre nominal 100 : 1152V100
• Code manchette vulcanisée série 1162 pour diamètre nominal 100 : 1162V100
• Code axe nu pour diamètre nominal 400 : 1152400
• Code réducteur monté pour diamètre nominal 500 : 1152502
