Présentation

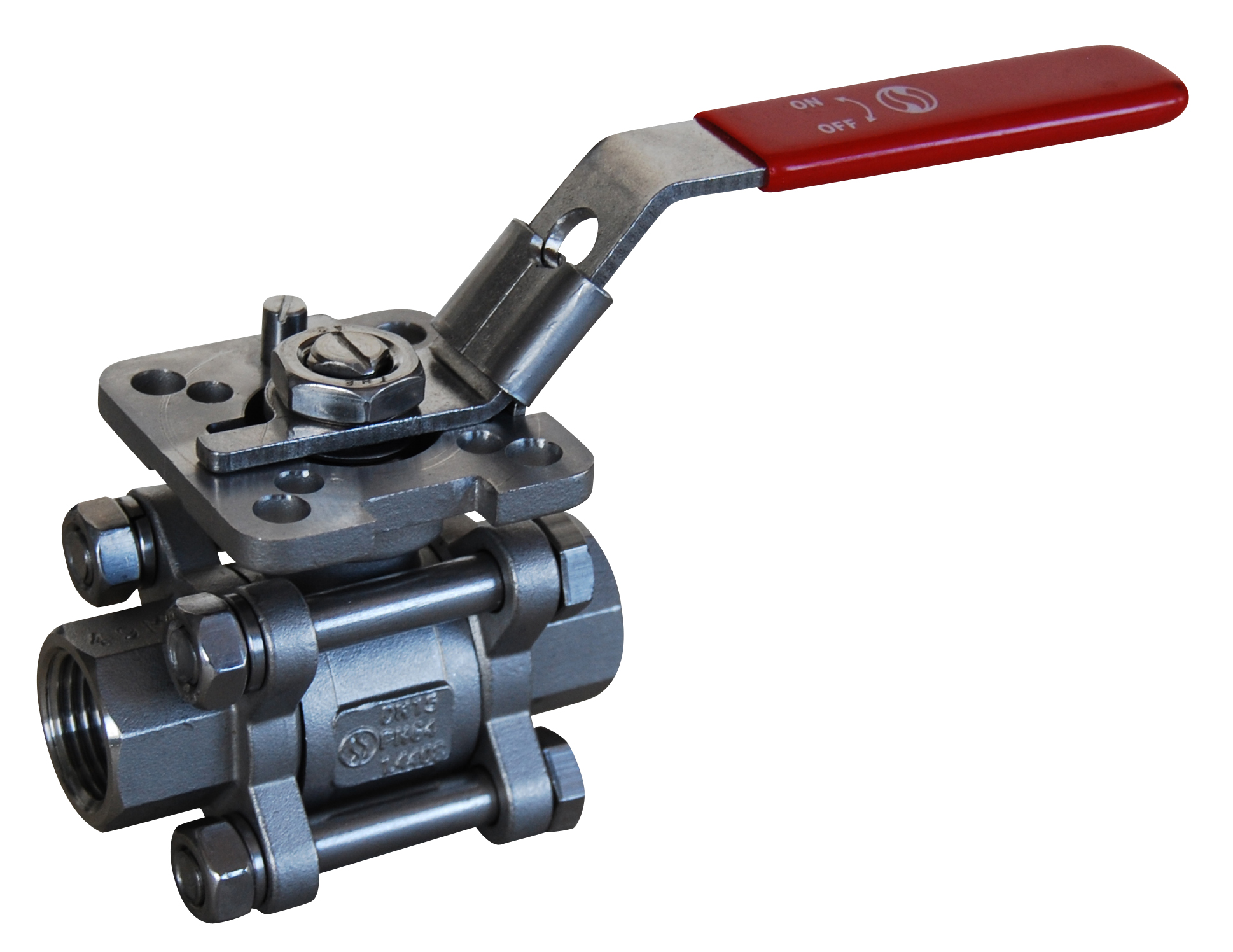

• La vanne à sphère Sferaco SPHERE ACIER INOX 740 RTS est conçue pour l'isolement et le sectionnement de liquides et de gaz du groupe 1 dans les installations industrielles
• Elle est équipée d'un passage intégral assurant une perte de charge minimale et une circulation optimale du fluide
• Ce modèle intègre une garniture presse-étoupe en PTFE et un siège en PTFE chargé à 15 % de verre pour une étanchéité renforcée
• Sa conception en trois pièces avec corps acier ou inox et axe inéjectable en inox garantit une grande robustesse et une sécurité d'exploitation élevée
• Le système de commande comprend une poignée rouge cadenassable et une platine ISO 5211 permettant l'automatisation par actionneur
Applications
• Distribution de liquides industriels non corrosifs dans les réseaux de process
• Régulation d'isolement sur les lignes de gaz du groupe 1 en environnement industriel
• Équipement de réseaux d'eau froide ou chaude dans les installations tertiaires
• Installation sur skids et unités de process nécessitant une automatisation par actionneur
• Utilisation en zones à risque d'explosion classées ATEX groupes II 2G et 2D
Avantages
• Passage intégral offrant une faible perte de charge et un excellent débit
• Sécurité accrue grâce à l'axe inéjectable et au modèle antistatique certifié ATEX
• Polyvalence de montage avec raccordements femelles, à souder BW ou à souder SW
• Maintenance facilitée par la conception en trois pièces permettant le démontage en ligne
• Large plage de température de service de -20 °C à +180 °C pour de nombreuses applications
Conception
• Corps en acier EN 1.0619 ou en inox EN 1.4408 selon la version
• Sphère en inox 304 ou inox 316 assurant une excellente résistance à la corrosion
• Garniture presse-étoupe en PTFE pour une étanchéité fiable de l'axe
• Siège en PTFE chargé à 15 % de verre pour une meilleure tenue à la pression et à l'usure
• Platine ISO 5211 intégrée pour le montage direct d'un actionneur quart de tour
Caractéristiques techniques
• Pression de service maximum PS : 63 bar
• Plage de température de service : -20 °C à +180 °C
• Diamètre nominal minimum : 1/4 pouce
• Diamètre nominal maximum : 4 pouces
• Passage minimum : 11,5 mm
• Passage maximum : 100 mm
• Pression de service intermédiaire pour DN 1 pouce : 40 bar
• Pression de service intermédiaire pour DN 2 pouces 1/2 : 25 bar
• Pression de service intermédiaire pour DN 4 pouces : 20 bar
• Écartement minimum : 59 mm
• Écartement maximum : 216 mm
• Surcoût certificat matière 3.1 : 10 € par diamètre nominal
• Surcoût certificat marquage ATEX : 3 € par robinet
• Nombre de pièces du corps : 3 pièces
