Présentation

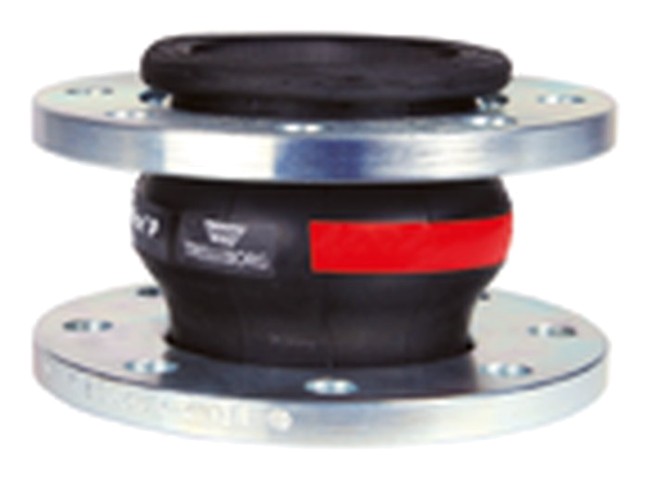

• Le manchon compensateur industriel Sferaco 1562 Haute température EPDM Double rouge est conçu pour l'absorption des dilatations et des vibrations sur des réseaux de chauffage et de vapeur
• Équipé de brides tournantes en acier zingué bichromaté ou en acier inoxydable 316 selon les versions, il facilite le raccordement sur les tuyauteries normalisées PN 10 et PN 16
• Ce modèle utilise une manchette en élastomère EPDM haute température double rouge adaptée aux fluides chauds tels que l'eau de chauffage, la vapeur et l'air chaud
• Sa conception avec armature en fils synthétiques permet de supporter une pression de service jusqu'à 16 bars suivant le diamètre nominal
• Le système est conforme à la directive 2014/68/UE relative aux équipements sous pression et peut être livré avec certificat matière 3.1 sur demande
Applications
• Compensation des dilatations thermiques sur réseaux de chauffage à eau chaude
• Absorption des vibrations et des bruits sur canalisations de vapeur industrielle
• Raccordement souple sur réseaux d'air chaud dans les installations de génie climatique
• Utilisation sur circuits de refroidissement à haute température dans l'industrie
• Montage sur collecteurs et tuyauteries de chaufferies collectives ou tertiaires
Avantages
• Supporte des températures de service élevées jusqu'à 130 °C grâce au caoutchouc EPDM haute température
• Offre une excellente flexibilité pour compenser les mouvements axiaux et angulaires des tuyauteries
• Proposé avec brides tournantes facilitant l'alignement et le montage sur les équipements existants
• Compatible avec les brides PN 10 et PN 16 selon la norme EN 1092-1 pour une intégration aisée
• Peut être fourni avec certificat matière 3.1 et dossier de conformité CE 1935/2004 pour les installations réglementées
Conception
• Brides tournantes en acier zingué bichromaté ou en acier inoxydable 316 suivant les configurations
• Bague de maintien en acier carbone assurant la tenue mécanique de la manchette
• Armature interne réalisée en fils synthétiques pour la résistance à la pression et aux contraintes mécaniques
• Longueur totale normalisée à 130 mm pour tous les diamètres nominaux de 25 à 300
• Raccordement par brides compatibles PN 10 et PN 16 conformément à la norme EN 1092-1
Caractéristiques techniques
• Plage de température de service : -35 °C à +130 °C
• Pression de service max DN 25 à DN 150 : 16 bars
• Pression de service max DN 200 à DN 300 : 10 bars
• Diamètre nominal disponible : 25 à 300 mm
• Longueur standard : 130 mm
• Catégorie de pression nominale : PN 10/16 suivant diamètre
• Référence EPDM haute température : 1562
• Nombre d'agences Motralec : 3 unités
• Année d'édition de la fiche : 2023
• Directive européenne applicable : 2014/68/UE équipement sous pression
• Norme de raccordement brides : EN 1092-1
• Certificat matière 3.1 en option : 1 document par diamètre nominal
• Dossier CE 1935/2004 optionnel : 30 € par commande
• Coût certificat 3.1 optionnel : 10 € par diamètre nominal
• Pression d'essai indicative PS : 16 bars
