Présentation

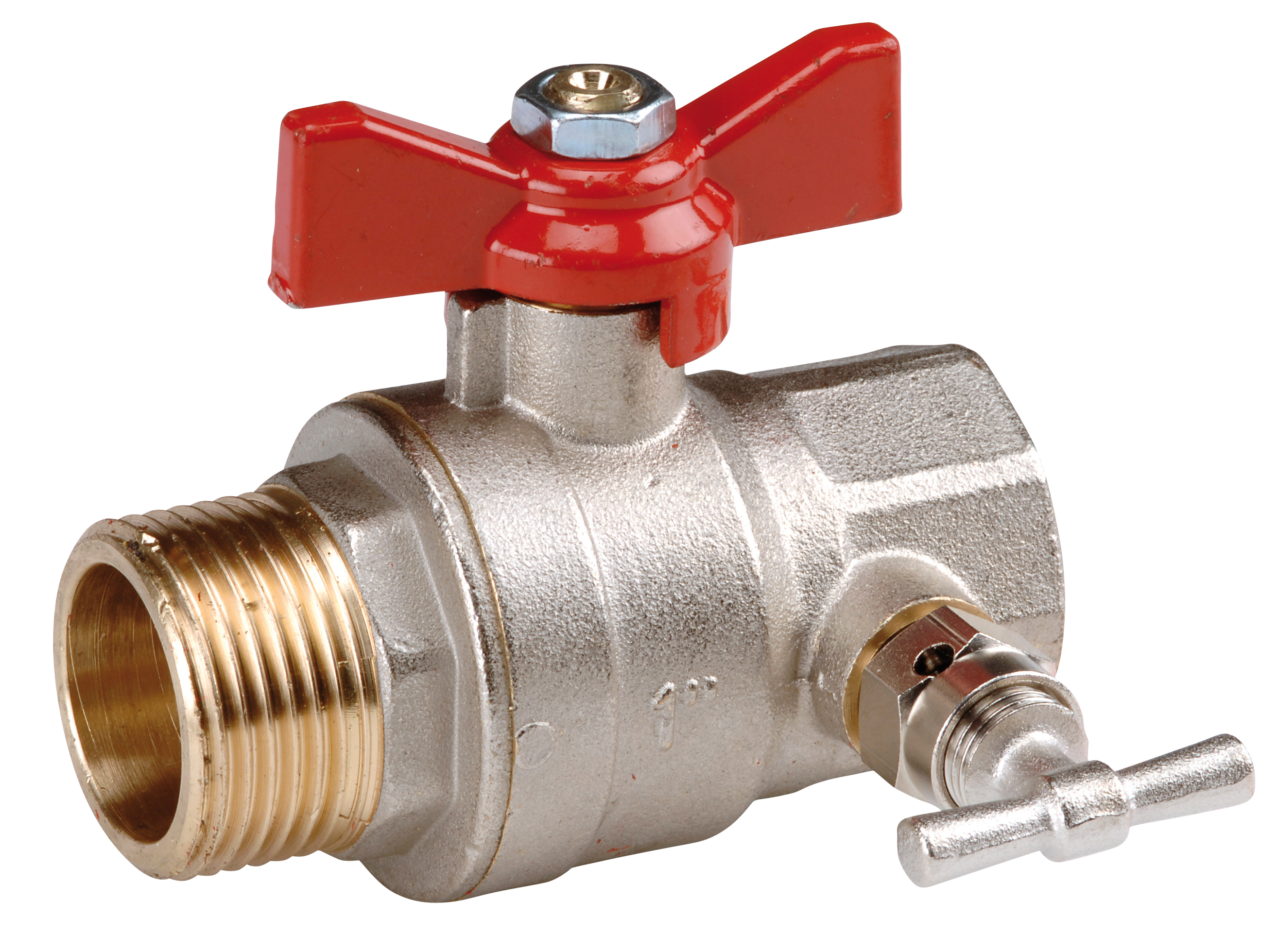

• vanne à sphère Sferaco 546 est conçue pour l'isolement et la régulation d'un réseau de plomberie ou de chauffage avec fonction de purge intégrée
• Elle est équipée d'une manette papillon en aluminium rouge permettant une manoeuvre précise même en espace réduit
• Ce modèle présente un passage intégral limitant les pertes de charge et optimisant le débit du fluide circulant
• Sa conception mâle femelle facilite l'intégration sur des installations existantes avec différents diamètres nominaux
• Le système de purge avec bouchon permet la vidange ou la mise à l'air de la canalisation pour les opérations de maintenance
Applications
• Réseaux de distribution d'eau chaude et d'eau froide sanitaire dans les bâtiments résidentiels
• Installations de chauffage et de climatisation nécessitant des points de purge et d'isolement
• Boucles hydrauliques d'installations tertiaires pour le contrôle et l'entretien des circuits
Avantages
• Passage intégral limitant les pertes de charge et optimisant le rendement hydraulique de l'installation
• Manette papillon compacte en aluminium rouge facilitant la manoeuvre dans les zones exigües
• Présence d'une purge avec bouchon permettant une vidange rapide du circuit sans démontage de la vanne
Conception
• Corps en laiton conçu pour résister à une pression de service jusqu'à 25 bar selon le diamètre
• Raccordement combiné mâle femelle adapté aux réseaux de distribution courants
• Sphère à passage intégral usinée pour assurer une section de passage maximale
Caractéristiques techniques
• Diamètre nominal disponible : 3/8 pouce à 1 pouce
• Diamètre de passage : 10 mm à 23,5 mm
• Pression de service PS : 25 bar
• Écartement 3/8 pouce : 55,5 mm
• Écartement 1/2 pouce : 57,5 mm
• Écartement 3/4 pouce : 64 mm
• Écartement 1 pouce : 73,5 mm
• Conditionnement par carton : 10 pièces
• Taille de purge fournie : 1/4 pouce
• Taille de purge modèle 3/8 pouce : 1/8 pouce
• Nombre de versions de diamètre : 4 diamètres nominaux
• Nombre de références associées : 4 codes produits
