Présentation

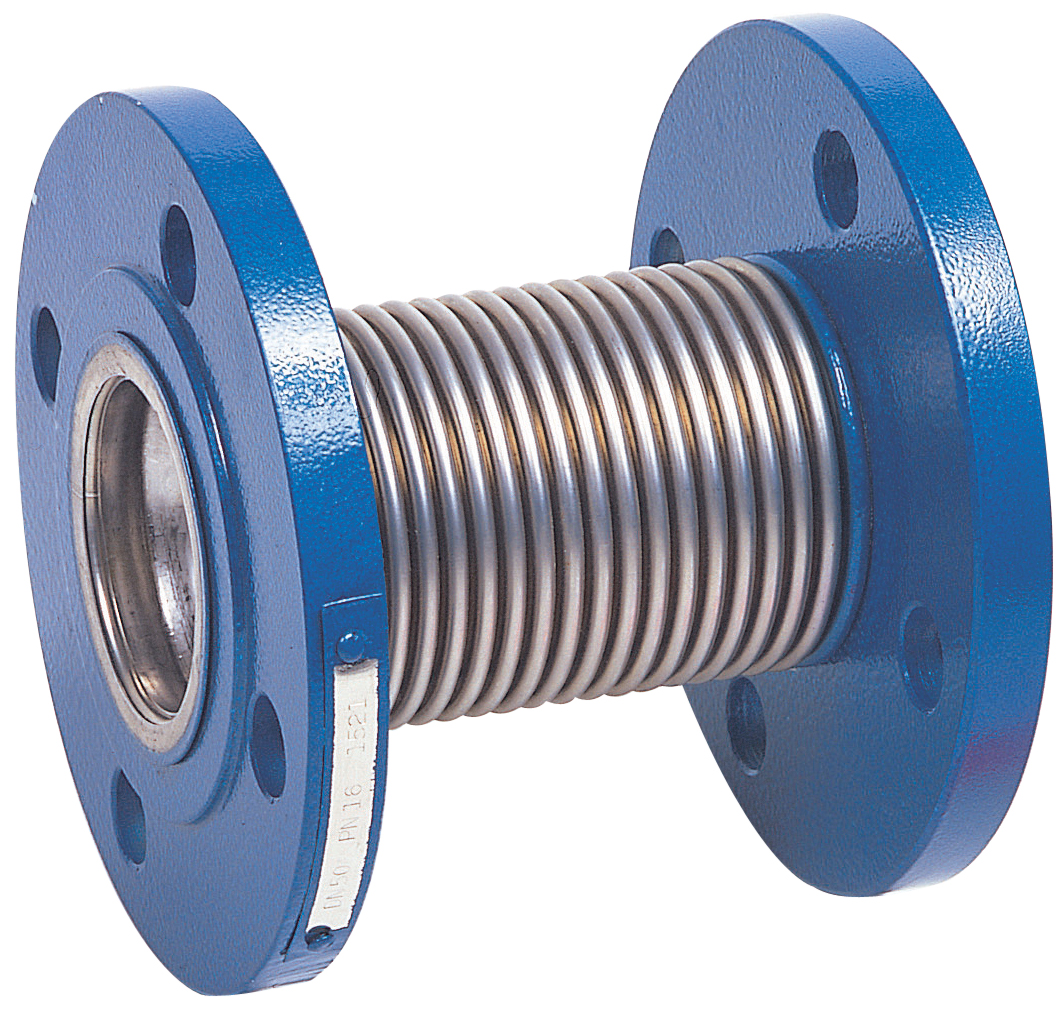

• Le manchon compensateur métallique Sferaco 1521 est conçu pour absorber les déplacements axiaux dans les réseaux hydrauliques et thermiques
• Il est équipé d'un soufflet hydroformé en inox 321 associé à une chemise interne du même alliage
• Ce modèle à brides PN16 s'intègre facilement sur des canalisations industrielles normalisées selon la norme EN 1092-1
• Sa conception permet de travailler avec des liquides et des gaz du groupe 1 sous une pression de service de 16 bars
• Le système de brides tournantes en acier facilite le montage et le démontage, même dans des installations contraignantes
Applications
• Compensation des dilatations thermiques sur les colonnes montantes de chauffage jusqu'à 300 °C
• Absorption des mouvements axiaux dans les réseaux de liquides et de gaz du groupe 1 en industrie
• Réduction des contraintes mécaniques sur les tuyauteries et équipements sous pression
• Sécurisation des installations de transport de fluides chauds dans le tertiaire et le génie climatique
• Intégration dans des circuits soumis à des variations de température et de pression importantes
Avantages
• Capacité à supporter une pression de service de 16 bars sur toute la gamme de diamètres nominaux
• Résistance élevée aux hautes températures avec une plage de service de -20 °C à +300 °C
• Raccordement par brides PN16 permettant une compatibilité avec de nombreux réseaux normalisés
• Soufflet hydroformé en inox 321 assurant une bonne tenue à la corrosion et à la fatigue
• Certification selon la directive 2014/68/UE en catégorie de risque III avec marquage CE n° 0408
Conception
• Soufflet hydroformé en inox 321 dimensionné pour des mouvements axiaux répétés
• Chemise interne en inox 321 destinée à canaliser le fluide et à protéger le soufflet
• Brides tournantes en acier permettant l'orientation aisée lors du montage sur la tuyauterie
• Raccordement normalisé PN16 conforme à la norme EN 1092-1 pour une parfaite interchangeabilité
• Conception validée selon la directive européenne 2014/68/UE pour équipements sous pression, catégorie III
Caractéristiques techniques
• Pression de service PS : 16 bars
• Plage de température de service TS : -20 °C à +300 °C
• Diamètre nominal disponible : 25 à 250 mm
• Longueur suivant diamètre nominal : 105 à 285 mm
• Mouvement axial admissible : 10 à 40 mm
• Nombre de catégories de risque : 1 catégorie III
• Norme de brides : PN16 EN 1092-1
• Matériau du soufflet : inox 321
• Matériau de la chemise interne : inox 321
• Groupe de fluides compatibles : groupe 1
• Température maximale d'utilisation : 300 °C
• Température minimale d'utilisation : -20 °C
• Pression maximale à 70 °C sur manchons Teguflex : 16 bars
• Pression maximale avec fourreau Téflon : 6 bars
