Présentation

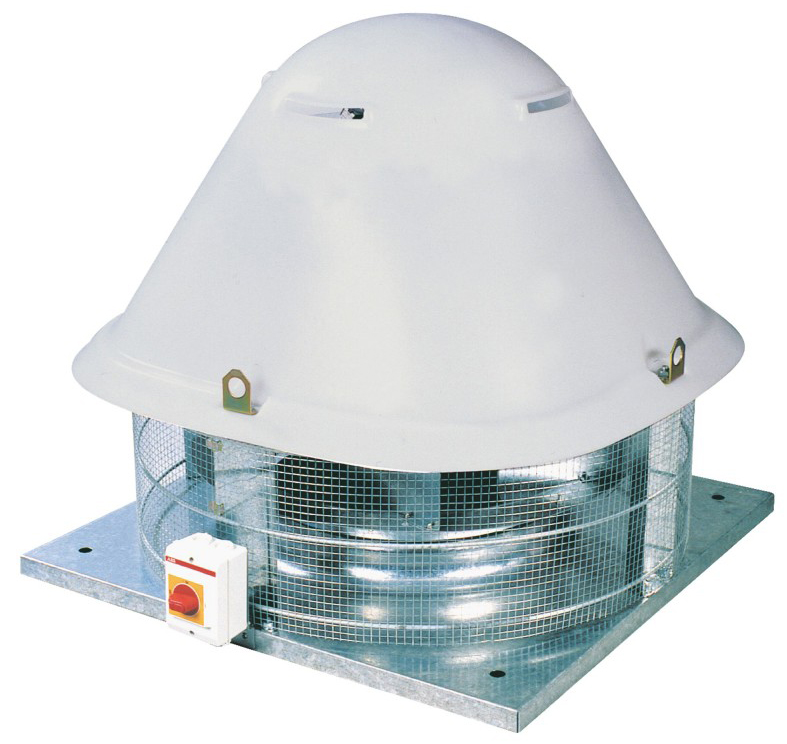

• Les ventilateurs de toiture Vim TCDH F400 et TCDV F400 sont dédiés à l’extraction de fumées et désenfumage, adaptés aux exigences d’évacuation en IGH et ERP avec homologation F400/120. La gamme couvre 11 tailles offrant des débits de 300 à 25 000 m³/h et des performances certifiées selon la norme NF EN 12101-3
• Ces modèles se déclinent en version rejet horizontal (TCDH) et vertical (TCDV) pour optimiser l’installation selon les contraintes du site. Leur motorisation IE1 ou IE2, protégée IP55, permet un fonctionnement sûr même en ambiance difficile
• La turbine à réaction en acier galvanisé, le moyeu aluminium et la calotte polyéthylène RAL 7040 apportent une résistance mécanique et une durabilité optimales en environnement extérieur
Applications
• Extraction de fumées d’incendie dans immeubles d’habitation, IGH et ERP
• Ventilation d’air vicié en tertiaire et industriel avec exigence de tenue à température élevée
• Désenfumage de cuisine professionnelle
• Équipements de traitement d’air ou de toitures de bâtiments
• Sites nécessitant conformité à la réglementation F400 120 et compatibilité ATEX en option
Avantages
• Homologation F400/120 (400°C pendant 120 minutes)
• Gamme large : 11 tailles couvrant tous les grands besoins de débits
• Versions rejet horizontal ou vertical
• Accessoires complets : plaque pivotante, costières, supports, silencieux de souche
• Composants galvanisés et peintures haute tenue aux intempéries
• Maintenance facilitée, accessoires montés et câblés d’usine
Conception
• Turbine acier galvanisé à réaction, moyeu aluminium pour robustesse et inertie réduite
• Montage direct sur moteur, support moteur et platine en acier galvanisé
• Calotte polyéthylène RAL 7040 vissée, résistant aux UV
• Peinture polyester finition +60 µm sur surfaces extérieures pour protection accrue
• Assemblage prévu pour installation sur costière, cadre de scellement disponible
Caractéristiques techniques
• Certification F400 120 (400°C 120 min) NF EN 12101-3 (TCDH F400 CE n° 1812-CPR-0038, TCDV F400 CE n° 1812-CPR-0039)
• Plages de débit : 300 à 25 000 m³/h selon modèle
• Taille des modèles : 010 à 250
• Motorisation monophasée/triphasée, IP55, IE1/IE2, puissance de 0,12 à 5,5 kW
• Température continue tolérée : TCDH F400 = 80°C, TCDV F400 = 40°C
• Options : BDEZ dépressostat, INTZ interrupteur cadenassable, variateurs de fréquence et de tension
• Accessoires : SILS silencieux, cadres/costières, volets énergie, réhausses
