Caisson d'extraction C4 non régulé

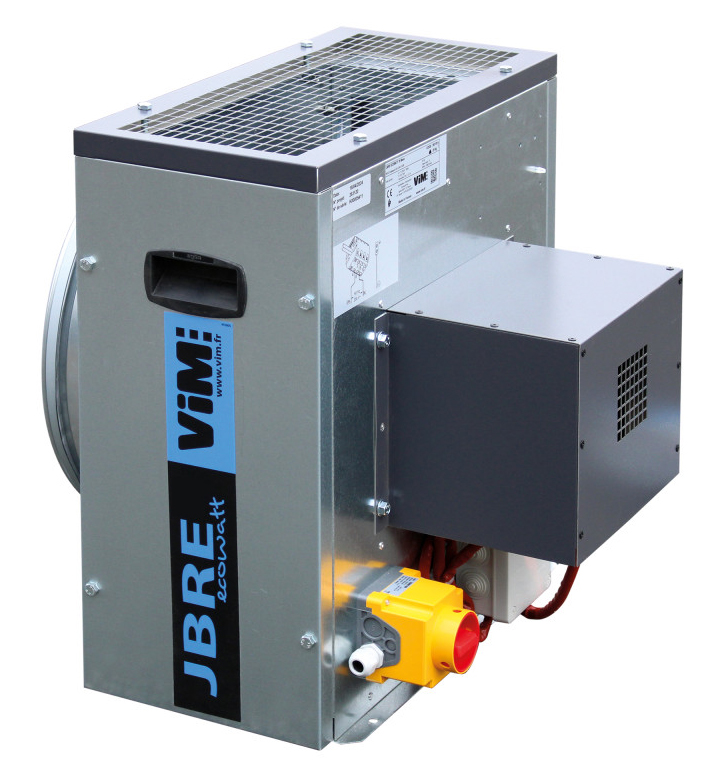

Vim JBRE ECOWATT MA

Présentation
• Le caisson d'extraction Vim JBRE ECOWATT MA est conçu pour l'extraction d'air en bâtiments résidentiels collectifs et locaux tertiaires avec des débits jusqu'à 2800 m3/h
• Équipée d'une motorisation ECM basse consommation hors du flux d'air, cette unité offre un excellent rapport entre performance, consommation énergétique et confort acoustique
• Ce modèle garantit un pompage d'air fiable avec aspiration et refoulement maîtrisés, tout en maintenant une bonne pression disponible et une hydraulique optimisée pour les réseaux de ventilation
• Sa conception en tôle d'acier galvanisé avec caisson compact et poignées de manutention produit assure une mise en oeuvre simple, une étanchéité soignée et une maintenance facilitée sur site
• Les composants de commande et de contrôle comme l'interrupteur de proximité, le dépressostat et le potentiomètre intégré permettent un pilotage précis du système de ventilation et une adaptation aux besoins de débit

Applications
• Extraction d'air en VMC dans les bâtiments résidentiels collectifs
• Ventilation et reprise d'air en locaux tertiaires et surfaces commerciales
• Evacuation d'air en installations nécessitant un matériel agréé C4 400 C 1/2 h
• Utilisation en VMC hygroréglable A et B avec contrôle du débit en fonction de l'humidité
• Installation en intérieur ou extérieur sur réseaux de ventilation neufs ou en rénovation

Avantages
• Réduction de consommation énergétique grâce au moteur ECM basse consommation conforme ErP
• Maintenance simplifiée avec caisson équipé de poignées, accès direct et accessoires de contrôle montés en usine
• Construction robuste en tôle d'acier galvanisé Z275 pour une meilleure durée de vie en environnements tertiaires
• Fiabilité accrue grâce à l'agrément C4 400 C 1/2 h et à la protection thermique électronique intégrée au moteur
• Souplesse d'utilisation avec large plage de débits et compatibilité VMC hygroréglable A et B

Conception
• Caisson en tôle d'acier galvanisé Z275 avec 4 points de fixation pour une installation rigide
• Turbine à réaction haute performance en acier galvanisé assurant un bon rendement aéraulique
• Motorisation ECM monophasée 230 V 50 Hz, classe F, positionnée hors du flux d'air pour une meilleure longévité
• Protection thermique électronique agréée pour service C4 avec contrôle intégré du moteur
• Interrupteur de proximité cadenassable INTZ et dépressostat BDEZ montés et raccordés aérauliquement selon version
• Configuration de refoulement vertical d'usine modifiable sur site par inversion de trappe et de grille

Caractéristiques techniques
• Taille : 28
• Alimentation électrique : Monophasé 230 V 50 Hz
• Vitesse maxi : 1490 tr/min
• Puissance absorbée : 370 W
• Intensité maxi : 2,2 A
• Moteur : ECM à commutation électronique hors du flux d'air
• Classe d'isolation : F
• Protection thermique : Gestion électronique agréée C4
• Température max : 400 C pendant 30 min (catégorie C4)
• Matériaux : Caisson et turbine en acier galvanisé Z275
• Mode de montage : 4 points de fixation avec poignées de manutention
• Commande : Potentiomètre interne ou commandes externes CVF, SMTD
• Débit max : 2800 m3/h
