Présentation

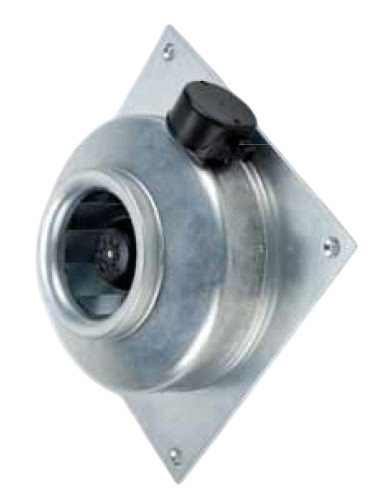

• Le ventilateur de gaine Vim VGC-VENT V assure l'extraction ou l'insufflation d'air dans les réseaux de ventilation circulaires avec encombrement réduit
• Équipée d'une turbine centrifuge à réaction et d'un moteur à rotor extérieur, cette gamme garantit un pompage d'air efficace avec un bon contrôle du débit et de la pression
• Ce modèle fonctionne dans toutes les positions, en montage direct en gaine pour les versions VGC ou sur platine en extrémité de réseau pour les versions VENT V, ce qui facilite l'aspiration et le refoulement de l'air
• Sa conception en tôle d'acier galvanisé associée à une motorisation IP44 ventilateur assure une excellente étanchéité et une bonne tenue dans le temps dans les installations tertiaires
• Le système propose des versions basse et haute pression, en monophasé ou triphasé, pour s'adapter à de nombreux systèmes hydrauliques de traitement d'air
Applications
• Ventilation et extraction d'air dans les locaux tertiaires via réseaux de gaines circulaires
• Installation en tout point des parcours de gaine pour les versions VGC avec montage en ligne compact
• Montage sur platine en extrémité de réseau horizontal ou vertical pour les versions VENT V
• Adaptation aux installations de traitement d'air nécessitant contrôle de débit et pression dans les conduits
• Renouvellement d'air dans les systèmes de ventilation mécanique avec encombrement réduit
Avantages
• Réduction de la place nécessaire grâce à une construction compacte et un montage en ligne
• Flexibilité d'installation avec fonctionnement dans toutes les positions et choix entre montage en gaine ou sur platine
• Construction robuste en tôle d'acier galvanisé pour une meilleure résistance mécanique et une bonne étanchéité
• Fiabilité accrue grâce au moteur à rotor extérieur IP44 avec protection thermique à réarmement automatique
• Maintenance simplifiée avec accès direct au ventilateur et compatibilité avec accessoires tels que caisson filtre et clapet anti-retour
Conception
• Enveloppe en tôle d'acier galvanisé pour une bonne résistance à la corrosion et à l'usure
• Turbine centrifuge métallique à réaction optimisée pour le refoulement d'air et la pression disponible dans les gaines
• Moteur à rotor extérieur IP44, classe B, avec protection thermique intégrée à réarmement automatique pour un contrôle sécurisé
• Alimentation en 1 vitesse monophasé 230 V 50 Hz ou 1 vitesse triphasé 230-400 V 50 Hz selon version
• Gamme déclinée en versions basse pression et haute pression, en exécution monophasée ou triphasée pour couvrir de nombreux besoins
Caractéristiques techniques
• Type : ventilateur de gaine circulaire en ligne
• HMT : donnée selon courbes aérauliques en fonction du débit
• Débit : jusqu'à plusieurs centaines de m3/h selon diamètre et version
• Puissance : 78-450 W suivant les modèles monophasés et triphasés
• Protection : IP44
• Température max : -40 a +60 C selon version
• Étanchéité : enveloppe métallique fermée avec moteur protégé
• Matériaux : tôle d'acier galvanisé et turbine centrifuge métallique
• Alimentation : 230 V monophasé ou 230-400 V triphasé 50 Hz
• Versions : basse pression VGC B, VGC T et VENT V B, haute pression VGC L et VENT V L
• Diamètres : 100-400 mm selon modèles de la gamme
• Vitesse de rotation : environ 1250-2750 tr/min suivant désignation
• Poids : de 3 a 22 kg en fonction de la taille et de la pression
• HMT max : valeur déterminée sur diagrammes pour chaque modèle
• Débit max : valeur déterminée sur diagrammes pour chaque diamètre
