Présentation

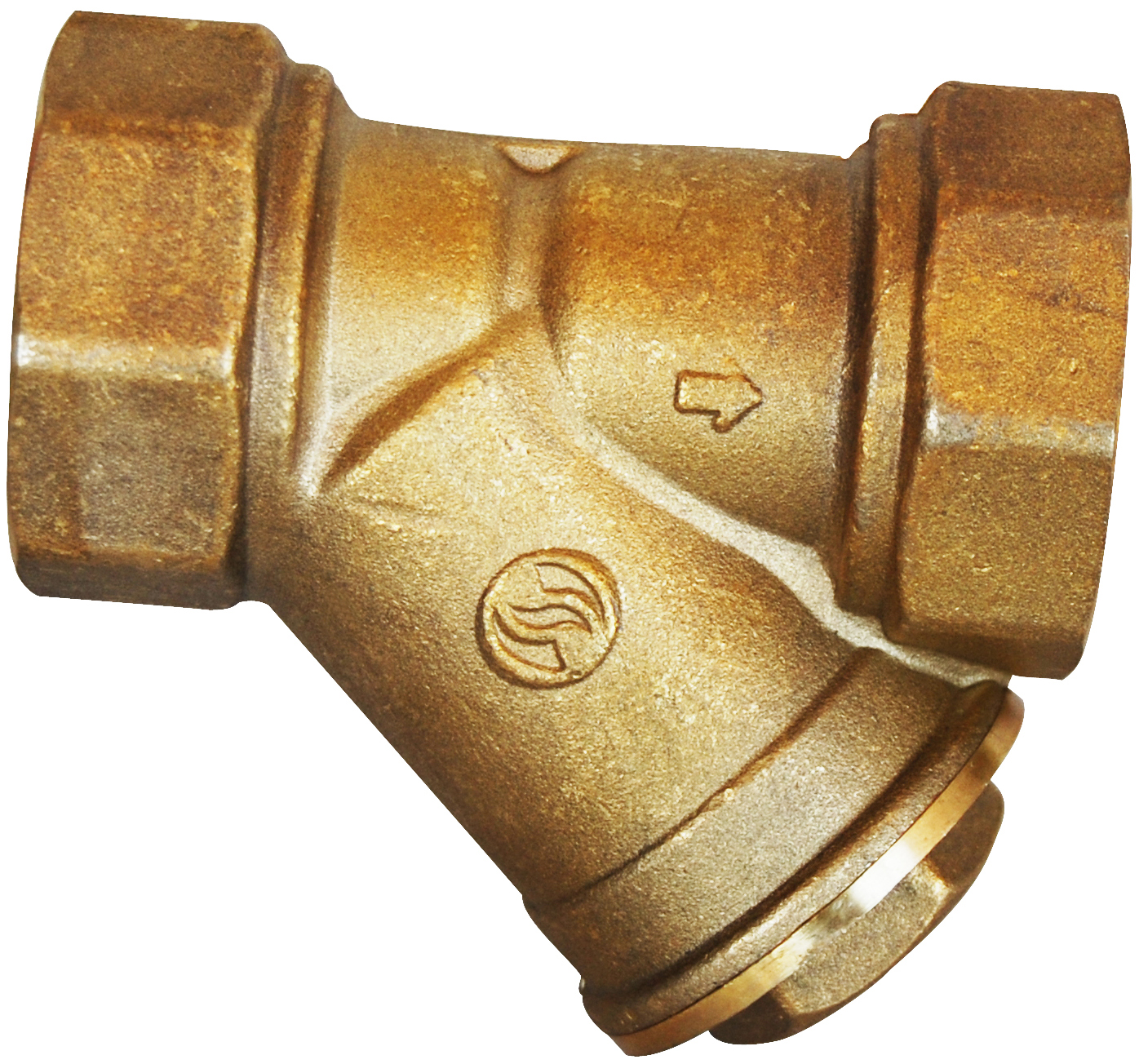

• Le filtre en Y Sferaco 206 est conçu pour la protection des réseaux d'adduction et de distribution d'eau
• Il permet de retenir les particules solides grâce à un tamis en inox démontable intégré dans le corps en laiton
• Ce modèle est adapté aux installations fonctionnant sous une pression de service jusqu'à 16 bars selon le diamètre nominal
• Sa conception taraudée femelle facilite l'intégration sur des réseaux existants en montage horizontal ou vertical avec fluide descendant
• Le système de bouchon démontable assure un entretien rapide du tamis sans dépose complète du filtre
Applications
• Protection des réseaux d'adduction d'eau potable dans les bâtiments résidentiels
• Filtration en amont des compteurs et organes de régulation sur les réseaux de distribution d'eau
• Sécurisation des chaudières, échangeurs et équipements thermiques contre les impuretés solides
Avantages
• Filtration efficace grâce à un tamis inox avec maille de 8,5/10 mm sur toute la gamme de diamètres
• Installation flexible possible en position horizontale ou verticale avec fluide descendant
• Entretien simplifié par bouchon en laiton démontable permettant l'accès direct au tamis
• Compatibilité avec des pressions de service jusqu'à 16 bars du diamètre nominal 3/8 pouce au diamètre nominal 2 pouces
• Plage de température de service étendue de -10 °C à +120 °C adaptée aux réseaux d'eau chaude et froide
Conception
• Corps et bouchon en laiton titre CW617N 4MS brossé pour une bonne résistance mécanique et à la corrosion
• Tamis en inox ASTM A182 F304 démontable assurant une longue durée de vie en contact avec l'eau
• Joint de bouchon en élastomère EPDM pour garantir l'étanchéité jusqu'à 16 bars de pression
• Raccordements taraudés femelle du diamètre nominal 3/8 pouce au diamètre nominal 2 pouces 1/2
• Conformité à la directive 2014/68/UE avec produits exclus selon l'article 1 paragraphe 2b
Caractéristiques techniques
• Pression de service du diamètre nominal 3/8 pouce au diamètre nominal 2 pouces : 16 bars
• Pression de service au diamètre nominal 2 pouces 1/2 : 10 bars
• Plage de température de service : -10 à 120 °C
• Maille du tamis inox : 8,5/10 mm
• Hauteur au diamètre nominal 3/8 pouce : 48 mm
• Hauteur au diamètre nominal 1/2 pouce : 58 mm
• Hauteur au diamètre nominal 3/4 pouce : 68 mm
• Hauteur au diamètre nominal 1 pouce : 75 mm
• Hauteur au diamètre nominal 1 pouce 1/4 : 90 mm
• Hauteur au diamètre nominal 1 pouce 1/2 : 108 mm
• Hauteur au diamètre nominal 2 pouces : 130 mm
• Hauteur au diamètre nominal 2 pouces 1/2 : 150 mm
• Matériau du corps : laiton CW617N 4MS
• Matériau du tamis : inox ASTM A182 F304
• Code produit plage diamètre nominal 3/8 pouce à 2 pouces 1/2 : 206003 à 206010
