Présentation

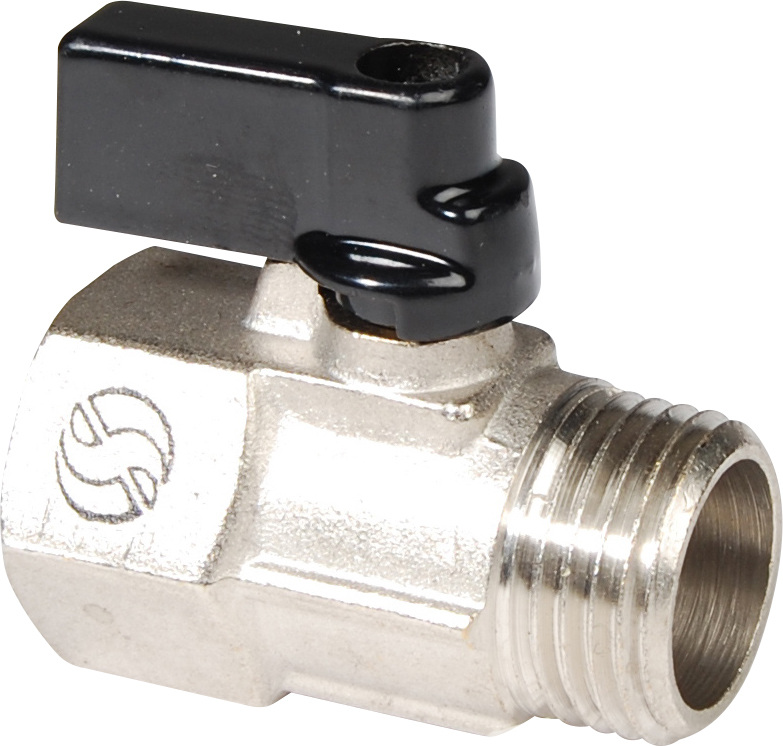

• La mini vanne à sphère Sferaco SPHERE MINI 674 Mâle Femelle est conçue pour l'isolement et la régulation de circuits d'eau et d'air comprimé
• Elle est équipée d'un corps en laiton nickelé pour garantir une bonne résistance à la corrosion en environnement standard
• La sphère en laiton associée à des joints de sphère en PTFE assure une étanchéité fiable et une manoeuvre souple
• Ce modèle intègre un joint en NBR sur l'axe avec axe inéjectable afin de sécuriser le fonctionnement en pression
• La manette en aluminium noire permet une manoeuvre rapide et visible de la position ouverte ou fermée
Applications
• Distribution d'eau froide ou chaude dans les réseaux de plomberie domestiques et tertiaires
• Lignes d'air comprimé dans les installations industrielles légères et ateliers
• Réseaux hydrauliques de petites machines nécessitant une vanne compacte d'isolement
Avantages
• Format mini adapté aux installations avec faible encombrement disponible
• Compatibilité avec l'eau et l'air comprimé grâce aux matériaux de construction adaptés
• Etanchéité élevée assurée par la sphère en laiton et les joints de sphère en PTFE
Conception
• Corps en laiton nickelé pour une meilleure résistance à la corrosion
• Sphère en laiton associée à des joints de sphère en PTFE
• Joint en NBR sur l'axe avec axe inéjectable pour limiter les fuites
• Manette en aluminium noire pour la manoeuvre manuelle
• Raccordement fileté mâle femelle en filetage gaz cylindrique
Caractéristiques techniques
• Pression de service mini : 10 bar
• Pression de service maxi : 16 bar
• Température de service mini : -10 °C
• Température de service maxi : 90 °C
• Passage nominal 1/4 pouce : 8 mm
• Passage nominal 3/8 pouce : 8 mm
• Passage nominal 1/2 pouce : 10 mm
• Pression de service version 67401 : 10 bar
• Pression de service versions 674 et 694 : 16 bar
• Ecartement version 67401 en 1/4 pouce : 39 mm
• Ecartement version 67401 en 3/8 pouce : 40 mm
• Ecartement version 67401 en 1/2 pouce : 45 mm
• Ecartement version 674 en 1/4 pouce : 41 mm
• Ecartement version 674 en 3/8 pouce : 41 mm
• Ecartement version 674 en 1/2 pouce : 43,5 mm
