Présentation

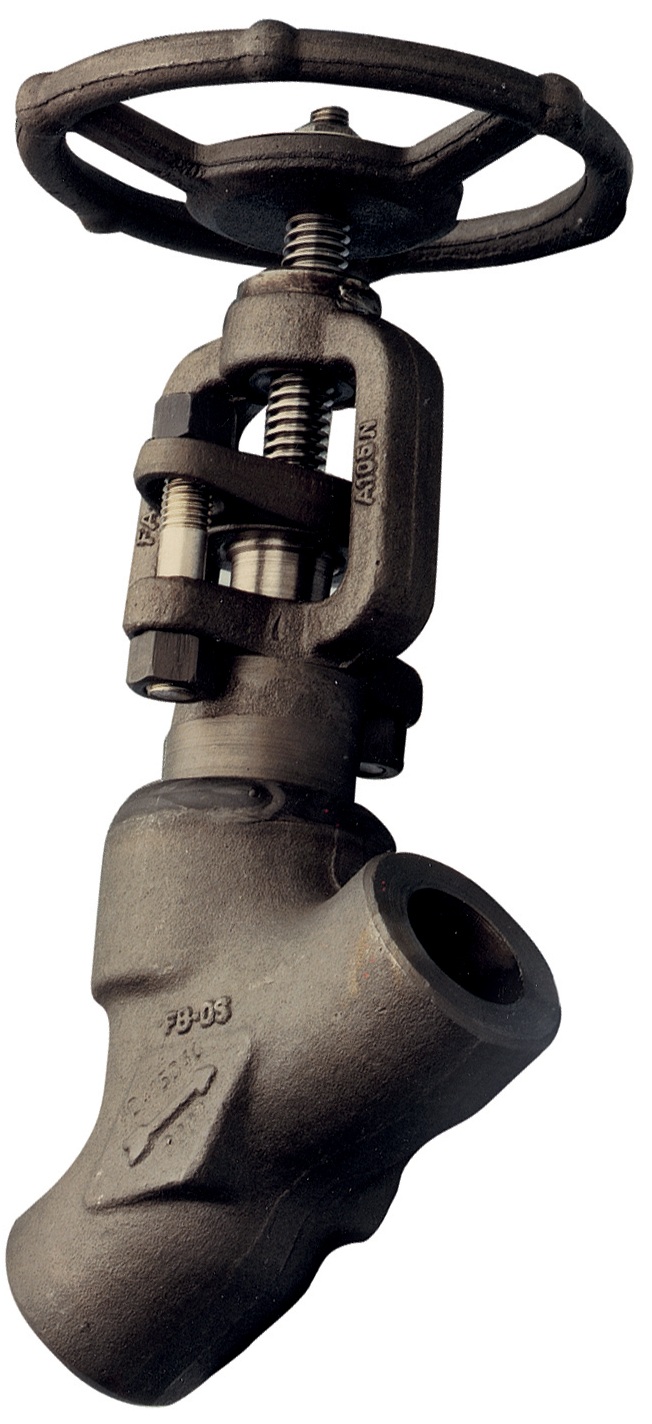

• Le robinet à soupape Sferaco FORGEE 406 SW est conçu pour l'isolement et le contrôle de circuits industriels haute pression et haute température
• Il est équipé d'un corps en acier forgé A182 F22 et d'un siège incliné offrant un passage intégral du fluide
• Ce modèle intègre une tige montante en inox 304 et un clapet en acier inoxydable stellité pour une excellente tenue à l'usure
• Sa conception avec chapeau soudé limite les risques de fuites externes et améliore la sécurité de l'installation
• Le système de robinetterie forgée FORGEE 406 SW est adapté aux réseaux fonctionnant jusqu'à 258 bar et 540 °C
Applications
• Régulation et isolement sur réseaux de vapeur industrielle haute température
• Commandes de circuits d'huile thermique et de fluides chauds sous haute pression
• Équipements de robinetterie pour installations de production d'énergie et chaufferies industrielles
Avantages
• Sécurité renforcée grâce au chapeau soudé limitant les points potentiels de fuite
• Longévité accrue avec clapet et siège stellités pour résister à l'érosion et à la corrosion
• Adaptation aux conditions sévères avec plage de température de -29 °C à +540 °C et pression de service jusqu'à 258 bar
Conception
• Corps en acier forgé A182 F22 assurant une haute résistance mécanique
• Siège incliné avec passage intégral pour limiter les pertes de charge
• Tige montante en inox 304 permettant une visualisation claire de la position d'ouverture
Caractéristiques techniques
• Diamètre nominal : 15 à 50 mm
• Pression de service : 258 bar
• Température de service : -29 à +540 °C
• Classe de pression : Class 1500
• Écartement version 15 mm : 110 mm
• Écartement version 20 mm : 142 mm
• Écartement version 25 mm : 142 mm
• Écartement version 40 mm : 170 mm
• Écartement version 50 mm : 180 mm
• Matériau du corps : acier forgé A182 F22
• Matériau de la tige : inox 304
• Matériau du clapet : acier A182 F6 stellité
• Matériau du siège : inox 410 stellité
