Présentation

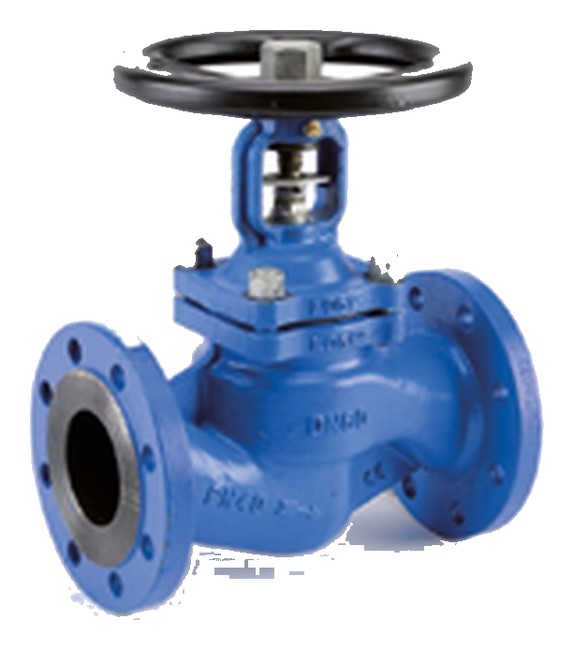

• Le robinet d'isolement à soufflet Sferaco 472 Inox EN 1.4408 à soufflet Inox 316 est conçu pour la coupure de fluides corrosifs, caloporteurs, vapeur et hydrocarbures en milieu industriel
• Équipé d'un corps et d'un chapeau en inox EN 1.4408, il offre une excellente résistance mécanique et à la corrosion dans les réseaux sous pression
• Ce modèle intègre un soufflet en inox 316 et une tige non montante pour assurer une étanchéité renforcée vers l'extérieur et limiter les besoins de maintenance
• Sa conception à brides PN16/40 selon DIN 3202 F1 (EN 558 série 1) facilite l'intégration sur de nombreuses canalisations existantes
• Le système est conforme à la directive 2014/68/UE et disponible en version siège métallique ou siège souple PTFE pour s'adapter aux contraintes de process
Applications
• Réseaux de vapeur et de fluides caloporteurs en chaufferies industrielles et tertiaires
• Installations de transport de fluides corrosifs dans l'industrie chimique et pétrochimique
• Circuits d'hydrocarbures et de fluides thermiques en raffineries et dépôts
• Boucles de chauffage à haute température jusqu'à 400 °C en process industriels
• Installations en zones à risque ATEX pour la coupure de fluides sous pression
Avantages
• Étanchéité renforcée par soufflet inox 316 limitant les fuites vers l'extérieur
• Large plage de températures de service permettant une utilisation de -50 °C à +400 °C selon la version
• Compatibilité avec de nombreux fluides corrosifs, caloporteurs, vapeur et hydrocarbures
• Version siège souple PTFE conforme CE 1935/2004 et FDA pour les applications alimentaires
• Certification ATEX Groupe II catégorie 2G/2D adaptée aux zones 1, 2, 21 et 22
Conception
• Corps et chapeau en inox EN 1.4408 avec chapeau boulonné
• Presse-étoupe graphite vissé assurant l'étanchéité de la tige
• Clapet et axe en inox 316 avec étanchéité conique métal sur métal pour la version 472
• Siège couple PTFE et clapet parabolique d'étanchéité PTFE pour la version 472T
• Raccordement à brides PN16/40 avec écartement selon DIN 3202 F1 (EN 558 série 1)
Caractéristiques techniques
• Pression de service max fig. 472 : 40 bars jusqu'au DN50
• Pression de service max fig. 472 : 16 bars à partir du DN65
• Plage de température fig. 472 : -50 °C à +400 °C
• Plage de température fig. 472T : -50 °C à +200 °C
• Diamètre nominal disponible fig. 472 : 15 à 100 mm
• Pression de service fig. 472T : 40 bars sur tous les diamètres
• Pression nominale fig. 472 : PN40 jusqu'au DN50
• Pression nominale fig. 472 : PN16 à partir du DN65
• Écartement DN15 fig. 472 : 130 mm
• Écartement DN20 fig. 472 : 150 mm
• Écartement DN25 fig. 472 : 160 mm
• Écartement DN32 fig. 472 : 180 mm
• Écartement DN40 fig. 472 : 200 mm
• Écartement DN50 fig. 472 : 230 mm
• Écartement DN100 fig. 472 : 350 mm
