Présentation

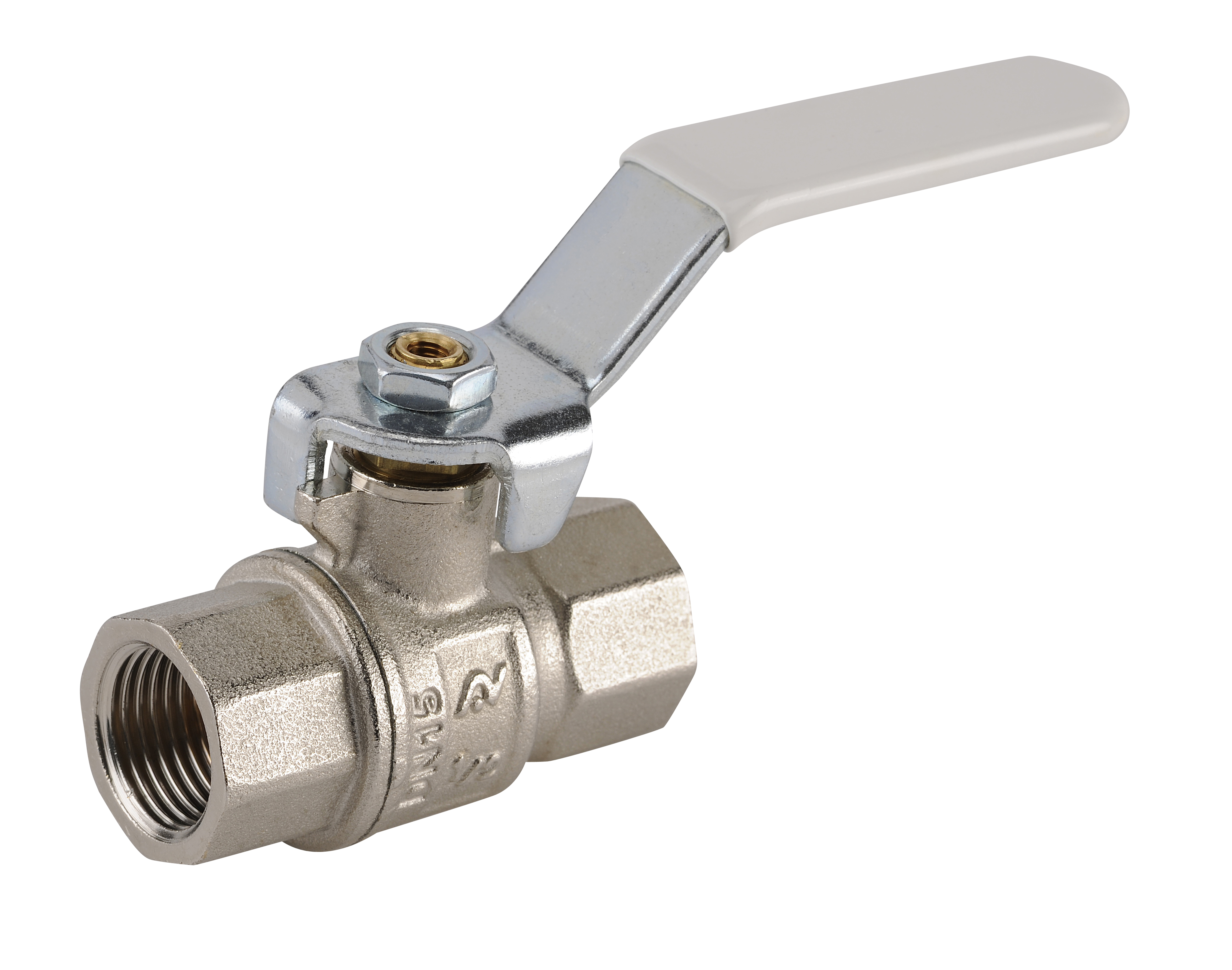

• La vanne à sphère Sferaco SPHERE 520 Dégraissée Femelle - Femelle Poignée Acier est conçue pour l'isolement et la coupure de fluides industriels compatibles
• Elle est spécialement adaptée aux applications avec oxygène, argon et azote nécessitant une dégraissage soigné des composants internes
• Ce modèle en laiton titré CW617N nickelé avec sphère chromée offre un passage intégral pour limiter les pertes de charge dans les installations
• Sa conception intègre une double étanchéité à l'axe avec joint torique en EPDM et presse-étoupe en PTFE pour une sécurité renforcée
• La vanne est prévue pour des pressions de service jusqu'à 60 bars et des températures de -20 °C à +120 °C selon les diamètres nominaux
Applications
• Distribution d'oxygène, d'argon et d'azote dans les réseaux industriels
• Isolation de lignes de fluides du groupe 2 en environnement tertiaire ou industriel
• Équipements de process nécessitant des vannes dégraissées pour gaz techniques
Avantages
• Compatibilité avec les gaz oxygène, argon et azote grâce à un dégraissage spécifique
• Passage intégral réduisant les pertes de charge et optimisant le débit dans les canalisations
• Sécurité accrue par double étanchéité à l'axe avec joint torique EPDM et presse-étoupe PTFE
Conception
• Corps en laiton titré CW617N nickelé dimensionné pour des pressions jusqu'à 60 bars
• Sphère en laiton titré CW617N chromée assurant une bonne résistance à l'usure
• Axe inéjectable du diamètre nominal 1/2 pouce au 2 pouces avec joints de sphère en PTFE
Caractéristiques techniques
• Plage de température de service : -20 °C à +120 °C
• Pression de service max : 60 bars
• Diamètre nominal mini : 1/4 pouce
• Diamètre nominal maxi : 2 pouces
• Diamètre de passage pour DN 1/4 pouce : 10 mm
• Diamètre de passage pour DN 1/2 pouce : 15 mm
• Diamètre de passage pour DN 2 pouces : 49 mm
• Pression de service pour DN 1/4 pouce : 60 bars
• Pression de service pour DN 1 pouce : 40 bars
• Pression de service pour DN 2 pouces : 16 bars
• Écartement pour DN 1/4 pouce : 46,5 mm
• Écartement pour DN 1/2 pouce : 62 mm
• Écartement pour DN 2 pouces : 126 mm
• Gamme de pression pour gaz du groupe 1 et 2 : 16 bars maxi au-delà du DN 1 pouce
