Présentation

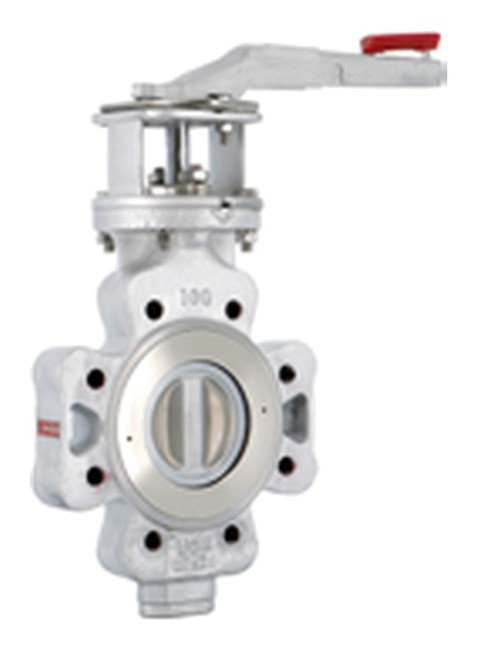

• Le robinet à papillon Sferaco 1119L est conçu pour l'isolement et la régulation de fluides industriels dans des réseaux de tuyauterie entre brides
• Équipé d'un corps en acier inoxydable ASTM A351 CF8M et d'un siège en PTFE vierge, il offre une excellente résistance à la corrosion et une compatibilité avec les applications alimentaires
• Ce modèle à oreilles taraudées permet un montage sécurisé entre brides PN10 ou PN16 avec possibilité d'utilisation en bout de ligne sous certaines conditions de pression
• Sa conception à double excentration limite les efforts sur le siège, améliore l'étanchéité et augmente la durée de vie en service
• Le système de manoeuvre est adaptable avec poignée, réducteur manuel ou motorisation grâce à une platine suivant la norme ISO 5211
Applications
• Chauffage urbain avec régulation et isolement de circuits d'eau chaude
• Installations de géothermie pour la distribution de fluides caloporteurs
• Réseaux de froid industriel et de production de froid process
• Constructions navales pour la gestion des circuits d'eau de mer et de fluides techniques
• Procédés de chimie et d'industrie alimentaire nécessitant des matériaux inox et sièges PTFE
Avantages
• Résistance accrue à la corrosion grâce au corps et au papillon en acier inoxydable ASTM A351 CF8M
• Étanchéité élevée assurée par un siège en PTFE vierge adapté aux fluides alimentaires
• Montage simple entre brides avec oreilles taraudées permettant le démontage d'appareils sans vidange complète de l'installation
• Compatibilité avec de nombreuses classes de brides PN10 et PN16 pour faciliter l'intégration sur des réseaux existants
• Conformité aux directives européennes, y compris la directive équipements sous pression et les exigences CE 1935/2004 pour le contact alimentaire
Conception
• Corps en acier inoxydable ASTM A351 CF8M conçu pour une pression de service jusqu'à 16 bars selon le diamètre nominal
• Papillon en acier inoxydable ASTM A351 CF8M avec excentration double pour limiter le frottement sur le siège
• Axe en inox F316 assurant une bonne tenue mécanique et chimique dans le temps
• Siège et presse-étoupe en PTFE vierge pour garantir une étanchéité de haute qualité et une large compatibilité chimique
• Platine de fixation suivant la norme ISO 5211 pour l'adaptation de réducteurs manuels ou de motorisations
Caractéristiques techniques
• Plage de diamètres nominaux : 50 à 300 mm
• Pression de service robinet 1119L DN50 à DN150 : 16 bars
• Pression de service robinet 1119L DN200 version PN10 : 10 bars
• Pression de service robinet 1119L DN200 version PN16 : 16 bars
• Pression de service robinet 1119L DN250 version PN10 : 10 bars
• Pression de service robinet 1119L DN250 version PN16 : 16 bars
• Pression de service robinet 1119L DN300 version PN10 : 10 bars
• Pression de service robinet 1119L DN300 version PN16 : 16 bars
• Température de service : -50 °C à +220 °C
• Gamme 1110L pression de service : 25 bars
• Gamme 1119 pression de service DN50 à DN100 : 30 bars
• Gamme 1119 pression de service DN125 à DN300 : 20 bars
• Certification ATEX groupe II catégorie 2G/2D pour zones 1, 2, 21 et 22
