Présentation

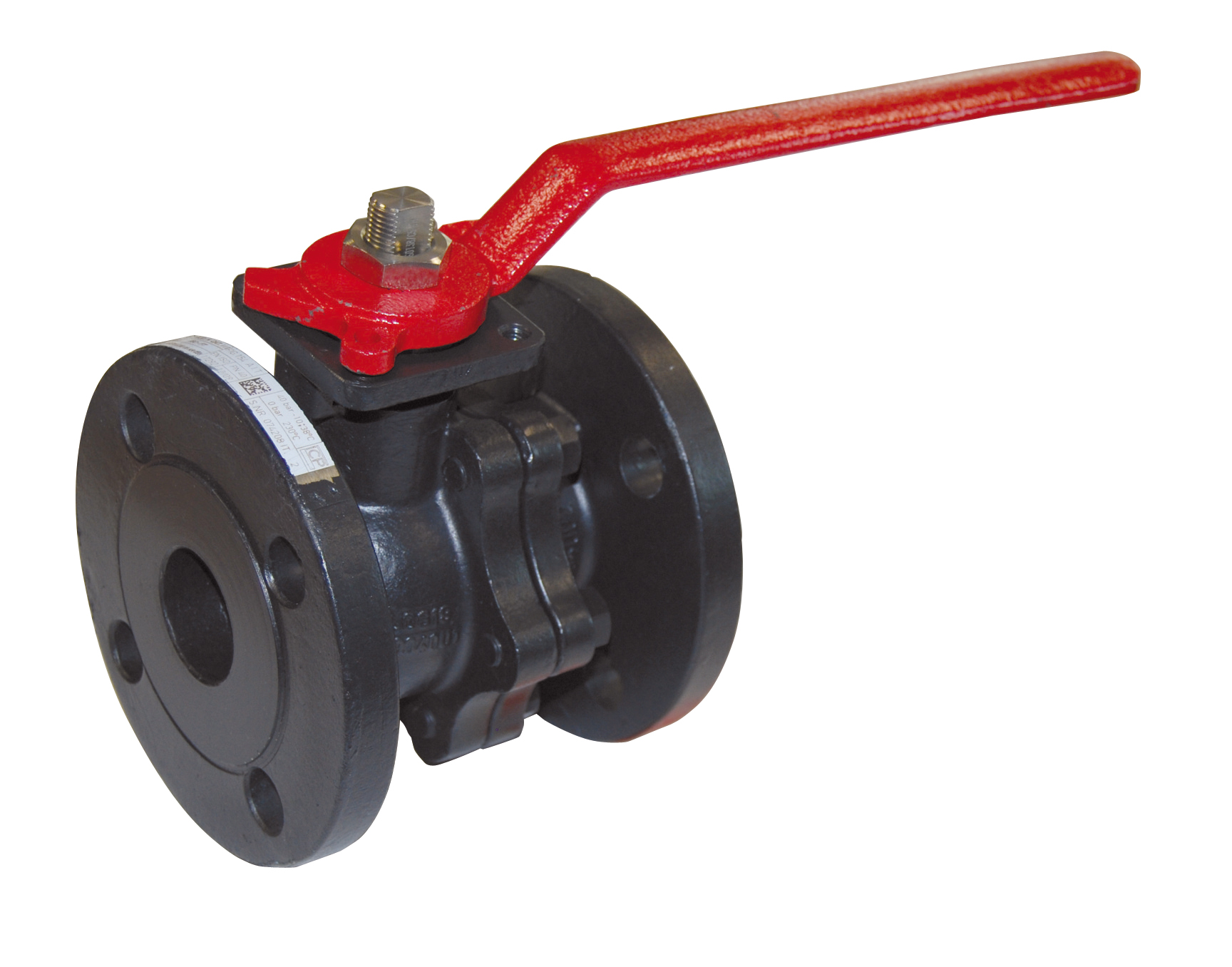

• La vanne à boisseau sphérique Sferaco 768 est conçue pour l'isolement et la régulation des réseaux de fluides industriels haute pression
• Équipée d'une sphère en inox EN 1.4408 montée dans un corps en acier ASTM A216 WCB, elle garantit une excellente tenue mécanique et une bonne résistance à la corrosion
• Ce modèle à passage intégral limite les pertes de charge et permet le passage de fluides chargés tout en conservant une manœuvre aisée
• Sa conception avec presse-étoupe graphite, joint torique FKM et joint de corps spiralo-métallique avec graphite assure une étanchéité renforcée et des émissions fugitives très faibles
• Le système antistatique, la sécurité feu et la platine ISO 5211 facilitent l'intégration de la vanne dans des installations exigeantes et l'automatisation par actionneur
Applications
• Réseaux de produits chimiques dans l'industrie et la pétrochimie
• Installations hydrauliques sous pression jusqu'à 50 bar en environnement industriel
• Boucles de chauffage et de distribution d'eau chaude ou surchauffée
• Distribution d'air comprimé dans les réseaux utilités d'usine
• Lignes de vapeur jusqu'à 12 bar pour procédés et chauffage industriel
Avantages
• Passage intégral permettant de minimiser les pertes de charge et de préserver le débit nominal de l'installation
• Certification émissions fugitives selon la norme ISO 15848-1 : 2006 pour une meilleure maîtrise de l'impact environnemental
• Conception sécurité feu conforme à la norme ISO 10497 : 2004 pour garantir la manœuvrabilité même en cas d'incendie
• Platine ISO 5211 intégrée pour un montage direct et précis d'actionneurs électriques ou pneumatiques
• Possibilité d'ajouter une poignée inox ou un réducteur à volant afin d'adapter la manœuvre aux diamètres importants
Conception
• Corps en acier ASTM A216 WCB avec raccordement à brides class 300 équivalent à PN50
• Sphère en inox EN 1.4408 avec trou d'équilibrage des pressions à l'intérieur de la sphère
• Sièges en PTFE assurant une étanchéité métal sur polymère avec faible couple de manœuvre
• Presse-étoupe graphite complété par un joint torique FKM pour la tenue en température jusqu'à 230 °C
• Axe en inox ASTM A182 F316 inéjectable avec système antistatique intégré entre la sphère et le corps
Caractéristiques techniques
• Plage de température de service : -29 à +230 °C
• Pression de service : 50 bar
• Diamètre nominal : 15 à 200 mm
• Passage hydraulique : 15 à 203 mm
• Écartement suivant ASME B16-10 EN558 série 4 : 140 à 502 mm
• Pression vapeur : 12 bar
• Code matériau corps : ASTM A216 WCB
• Code matériau sphère : EN 1.4408
• Norme essais étanchéité : EN 12266-1
• Certification ATEX : Groupe II catégorie 2G/2Dc
• Prix indicatif DN15 code 768015 : 136,31 €
• Prix indicatif DN200 code 768200 : 6 001,00 €
• Nombre de brides par vanne : 2 pièces
• Plage de diamètre poignée optionnelle : 15 à 200 mm
