Présentation

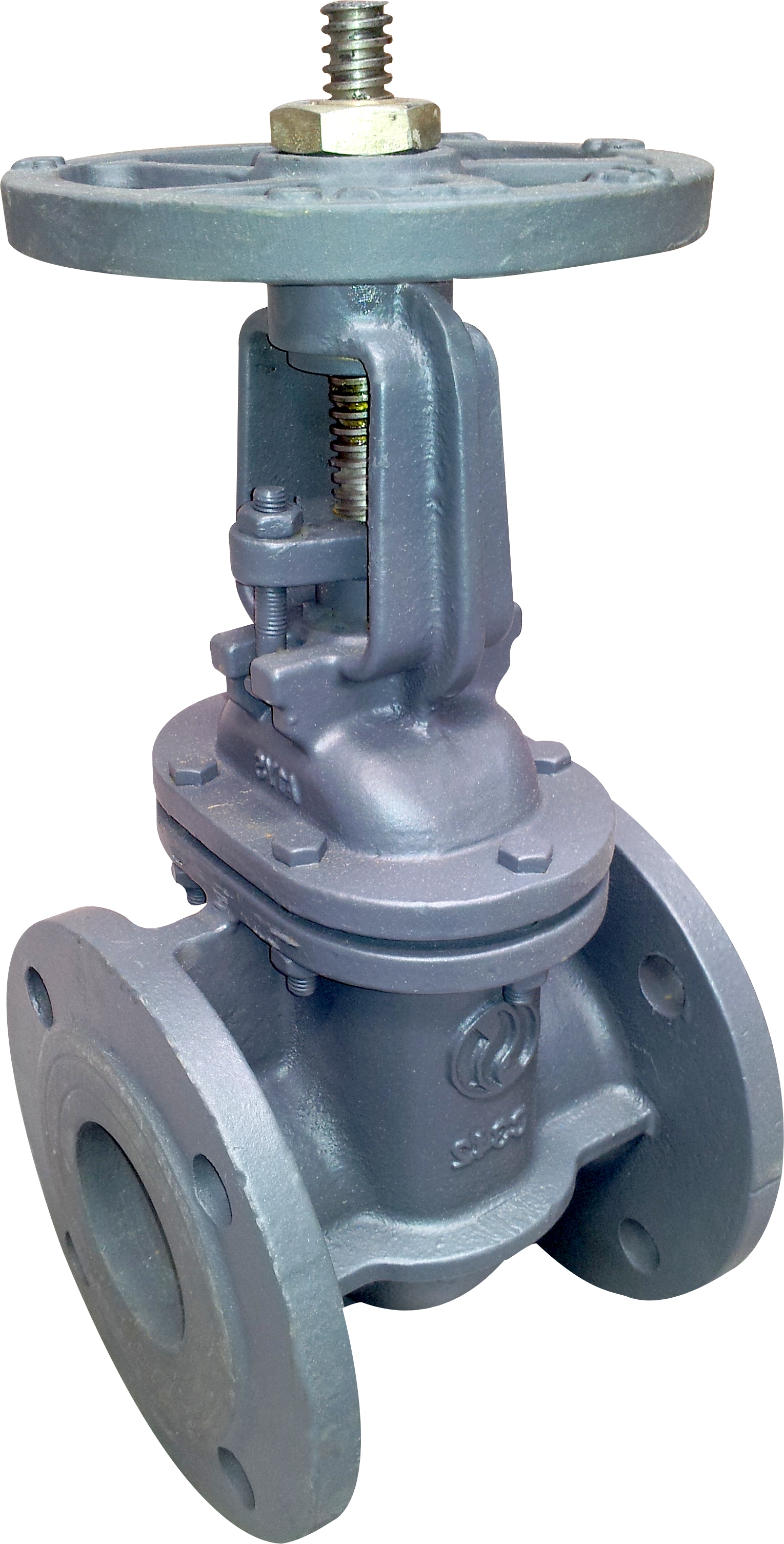

• La vanne à opercule Sferaco 156 est conçue pour l'isolement de réseaux de fluides courants compatibles du groupe 2
• Elle est équipée d'une tige à filetage extérieur montante permettant une visualisation aisée de la position d'ouverture
• Ce modèle en fonte EN GJS-500-7 reçoit un siège en laiton et un presse-étoupe à base de graphite pour assurer l'étanchéité
• Sa conception suivant l'écartement DIN 3202 F4 et la norme EN 558 série 14 facilite l'intégration sur les réseaux normalisés
• Le système supporte une pression de service jusqu'à 16 bars et une température de fonctionnement de -10 °C à +120 °C
Applications
• Isolation de sections de réseaux d'eau chaude ou froide en bâtiment tertiaire
• Manoeuvre d'ouverture et de fermeture sur boucles de chauffage ou de climatisation
• Utilisation sur réseaux industriels de fluides du groupe 2 dans la limite des conditions de service prévues
Avantages
• Tige montante à filetage extérieur offrant un contrôle visuel précis de la position de la vanne
• Corps, opercule et chapeau en fonte EN GJS-500-7 assurant une bonne tenue mécanique sous 16 bars
• Étanchéité renforcée par bague en laiton et presse-étoupe en graphite pour un service durable
Conception
• Corps, opercule et chapeau en fonte EN GJS-500-7 dimensionnés pour PN16
• Siège en laiton usiné pour la version 156 afin de garantir l'appui de l'opercule
• Tige montante en inox 420 avec filetage extérieur assurant la transmission de l'effort
• Presse-étoupe et joint de chapeau en graphite adaptés à des températures jusqu'à 120 °C
• Écartement conforme à la norme DIN 3202 F4 correspondant à la série 14 de la norme EN 558
Caractéristiques techniques
• Pression de service : 16 bars
• Température de service mini : -10 °C
• Température de service maxi : 120 °C
• Diamètre nominal mini : 40 mm
• Diamètre nominal maxi : 300 mm
• Passage nominal : 40-300 mm
• Écartement pour DN40 : 140 mm
• Écartement pour DN50 : 150 mm
• Écartement pour DN65 : 170 mm
• Écartement pour DN80 : 180 mm
• Écartement pour DN100 : 190 mm
• Écartement pour DN125 : 200 mm
• Écartement pour DN150 : 210 mm
• Écartement pour DN200 : 230 mm
• Écartement pour DN250 : 250 mm
• Écartement pour DN300 : 270 mm
