Présentation

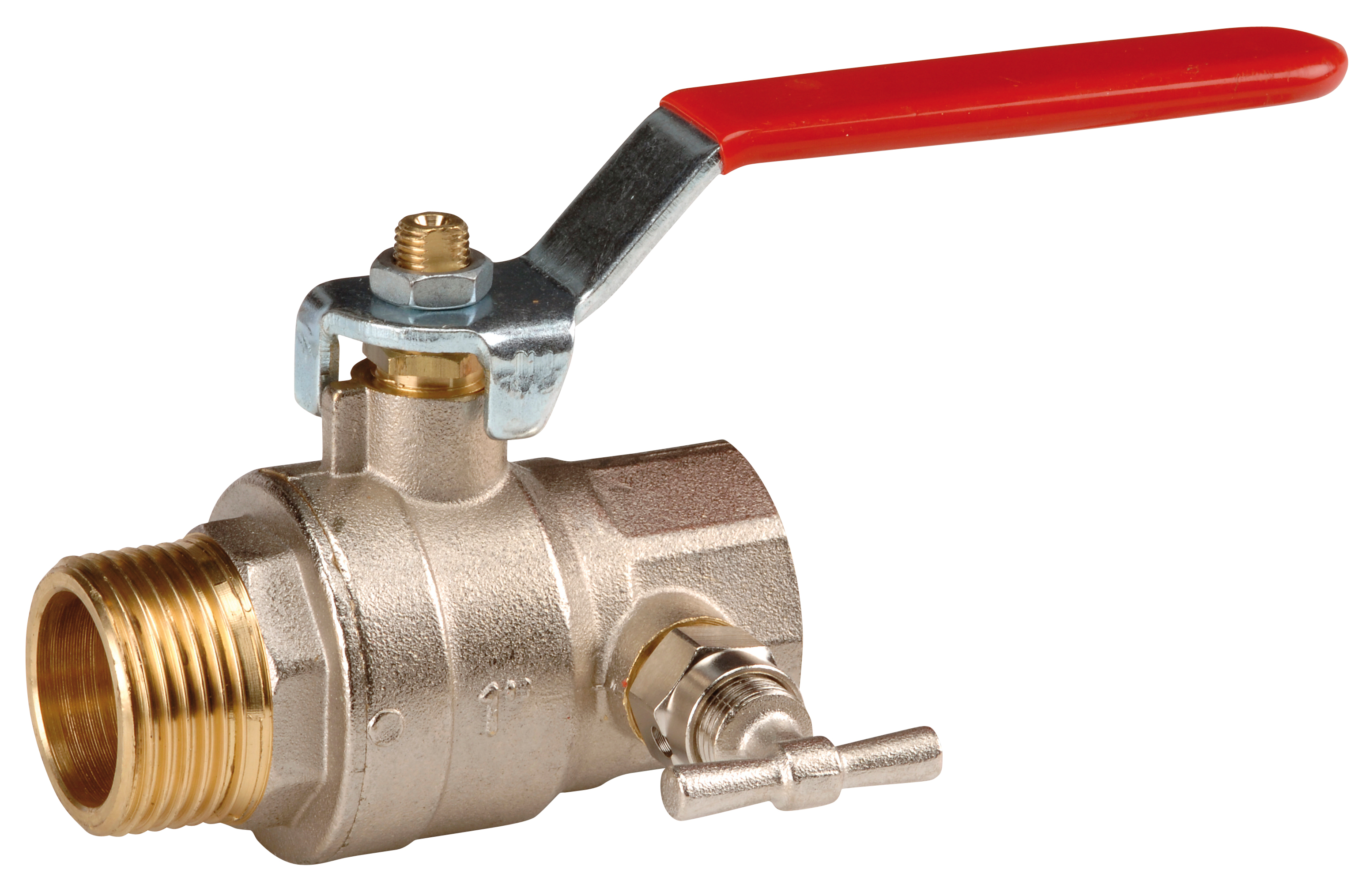

• La vanne à sphère Sferaco 547 est conçue pour l'isolement et la vidange des réseaux hydrauliques en bâtiment
• Elle est équipée d'une purge avec bouchon permettant la vidange locale des canalisations
• Ce modèle combine un raccordement mâle et femelle pour une intégration facile sur les installations existantes
• Sa conception en laiton offre une bonne résistance mécanique et une durabilité adaptée aux applications de chauffage et d'eau froide
• La poignée plate en acier rouge assure une manoeuvre aisée et une visualisation immédiate de la position d'ouverture ou de fermeture
Applications
• Réseaux de chauffage en bâtiment résidentiel et tertiaire
• Réseaux d'eau sanitaire froide ou tempérée en distribution intérieure
• Boucles hydrauliques nécessitant une vidange ponctuelle pour maintenance ou mise hors gel
• Petites installations industrielles avec besoin d'isolement et de purge locale
Avantages
• Présence intégrée d'une purge avec bouchon pour faciliter les opérations de vidange
• Passage intégral limitant les pertes de charge et optimisant le débit du fluide
• Raccordement mixte mâle femelle permettant de réduire le nombre d'accessoires sur la ligne
• Poignée plate en acier rouge assurant une manoeuvre rapide et une identification visuelle claire
Conception
• Corps de vanne en laiton adapté aux réseaux de bâtiment
• Sphère interne en laiton assurant une coupure franche du fluide
• Passage intégral pour un diamètre de passage optimisé par rapport au diamètre nominal
• Filetage mâle et femelle gaz cylindrique pour raccordement sur canalisations taraudées
• Interface de purge taraudée fournie avec bouchon pour fermeture sécurisée
Caractéristiques techniques
• Pression de service : 25 bar
• Diamètre nominal minimum : 0,375 pouce
• Diamètre nominal maximum : 1 pouce
• Diamètre de passage minimum : 10 mm
• Diamètre de passage maximum : 23,5 mm
• Écartement minimum : 55,5 mm
• Écartement maximum : 73,5 mm
• Filetage de purge standard : 0,25 pouce
• Filetage de purge sur modèle 3/8 pouce : 0,125 pouce
• Conditionnement standard par carton : 10 unités
• Nombre de séries compatibles avec le kit purge 9812007 : 4 séries
• Hauteur de rehausse associée 9812330 : 59,5 mm
• Hauteur de rehausse associée 9812334 : 58 mm
• Nombre de diamètres de rehausse disponibles : 7 tailles
• Nombre de diamètres de leviers cadenassables disponibles : 6 tailles
