Présentation

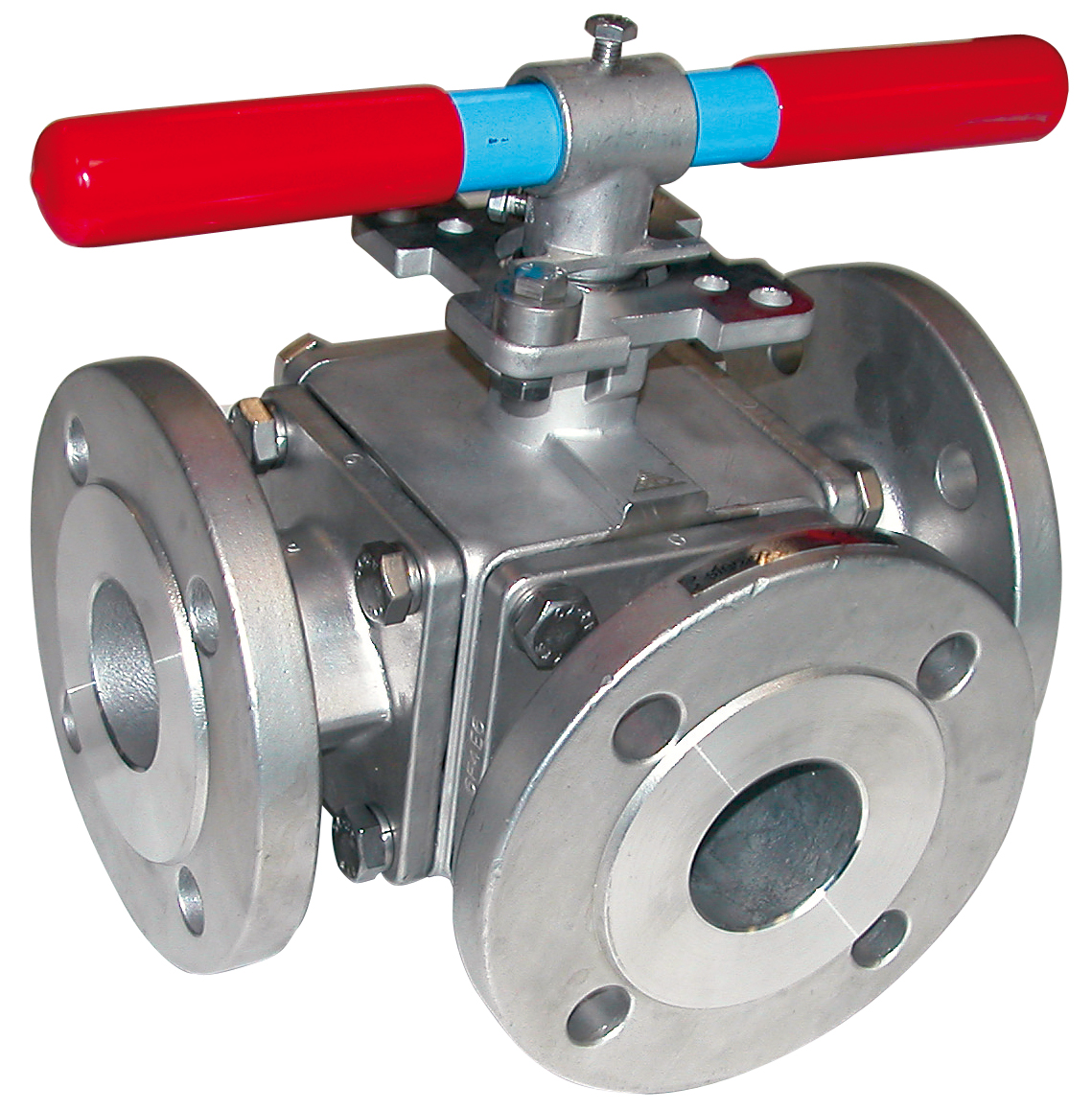

• vanne à sphère Sferaco 785 Lumière en L est conçue pour la commutation et la dérivation de fluides dans les réseaux industriels
• Elle est adaptée aux produits chimiques, aux industries pétrochimiques ainsi qu'aux installations hydrauliques et de chauffage
• Ce modèle en acier inoxydable EN 1.4408 offre un passage intégral pour limiter les pertes de charge dans les canalisations
• Sa conception 3 voies à brides PN16 permet une intégration facile sur les réseaux d'air et d'eau
• Le système de sphère inox et de sièges en PTFE chargé verre assure une excellente étanchéité et une grande fiabilité de manœuvre
Applications
• Distribution et dérivation d'eau dans les installations hydrauliques industrielles
• Commutation de produits chimiques dans les unités de process et de traitement
• Réseaux de chauffage et de climatisation avec régulation de circuit
• Distribution d'air comprimé dans les installations industrielles
• Applications pétrochimiques nécessitant une vanne 3 voies étanche sur tous les orifices
Avantages
• Étanchéité assurée sur les 3 voies grâce à la présence de 4 sièges en PTFE chargé verre
• Plage de température de service étendue de -30 °C à +150 °C pour le modèle inox
• Passage intégral limitant les pertes de charge et favorisant un débit optimisé
• Axe inéjectable avec dispositif antistatique pour une sécurité renforcée en environnement ATEX
• Platine ISO 5211 permettant la motorisation aisée de la vanne sur site
Conception
• Corps et sphère en inox EN 1.4408 pour une excellente résistance à la corrosion
• Axe inéjectable en inox ASTM A182 F316 pour les figures 785 et 786
• Presse-étoupe en PTFE avec joint torique en FKM pour l'étanchéité de l'axe
• Sièges en PTFE chargés à 15 % de verre pour améliorer la résistance à l'usure
• Platine ISO 5211 et poignée acier rouge cadenassable assurant la manœuvrabilité et la sécurité
Caractéristiques techniques
• Nombre de voies : 3
• Pression de service PS : 16 bars
• Température de service inox : -30 à +150 °C
• Température de service acier : -20 à +150 °C
• Diamètre nominal disponible : 25 à 150 mm
• Passage interne : 25 à 150 mm
• Écartement entre brides : 185 à 473 mm
• Norme de brides : PN16 EN 1092-1
• Certification de risque : Catégorie II Directive 2014/68/UE
• Certification ATEX : Groupe II catégorie 2G/2D zones 1 2 21 22
• Essais d'étanchéité : EN 12266-1 taux A
• Matériau du corps : inox EN 1.4408
• Matériau de l'axe : inox ASTM A182 F316
• Matériau des sièges : PTFE chargé 15 % verre
• Coût certificat 3.1 : 10 € par diamètre nominal
• Coût certificat ATEX : 3 € par vanne
