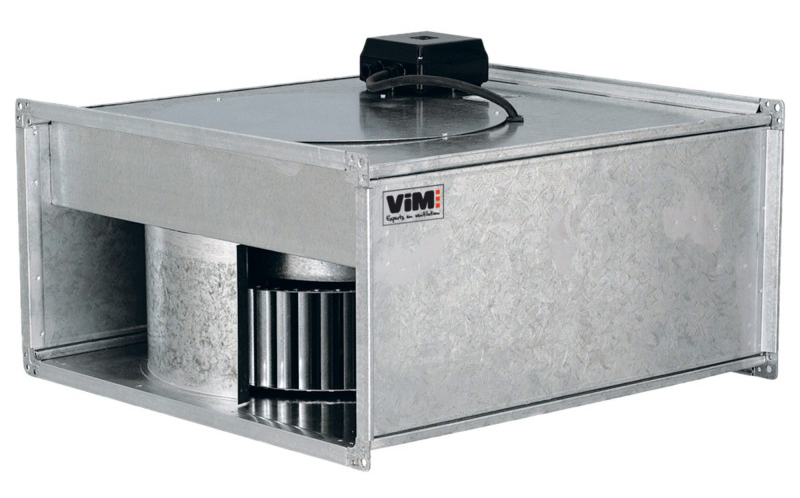

Ventilateur de gaine rectangulaire
Vim ILT-ILB

Présentation
• Le ventilateur de gaine rectangulaire Vim ILT-ILB est conçu pour le pompage d'air en in-line dans des conduits rectangulaires, assurant une ventilation et une extraction d'air fiables grâce à sa turbine optimisée
• Ventilateur Vim adapté pour montage intercalé dans un réseau de conduits rectangulaires et utilisable dans toutes les positions, avec protection thermique raccordable (bornes TP)
• Conception motorisée disponible en alimentation monophasée (ILB) ou triphasée (ILT), vitesse variable par variation de la tension via autotransformateur pour ajuster le débit

Applications
• Ventilation industrielle dans conduits rectangulaires
• Extraction d'air et renouvellement d'air de locaux techniques
• Aération et traitement d'air des bâtiments commerciaux
• Ventilation de gaine pour systèmes de conditionnement d'air

Avantages
• Montage in-line pour intégration directe dans conduits rectangulaires
• Protection thermique intégrée avec bornes TP pour sécurité moteur
• Vitesse variable par variation de la tension pour modulation du débit
• Versions monophasées et triphasées pour flexibilité d'alimentation

Conception
• Turbine et moteur assemblés en version in-line pour insertion dans gaine rectangulaire
• Flasque démontable (flasque A) pour accès et entretien du moteur-turbine
• Boîte à bornes avec bornes TP pour raccordement de la protection thermique
• Contrôle de vitesse par autotransformateur (sauf ILT/6-450 et ILT/8-450)

Caractéristiques techniques
• Alimentation ILB : monophasée 230 V 50 Hz (220-240 V)
• Alimentation ILT : triphasée 230/400 V 50 Hz (220-240/380-415 V)
• Vitesse : variable par variation de la tension (autotransformateur)
• Protection thermique : intégrée, raccordable sur bornes TP
• Montage : in-line intercalé dans réseau de conduits rectangulaires
• Entretien : accès par dévissage du flasque A selon notice
