Présentation

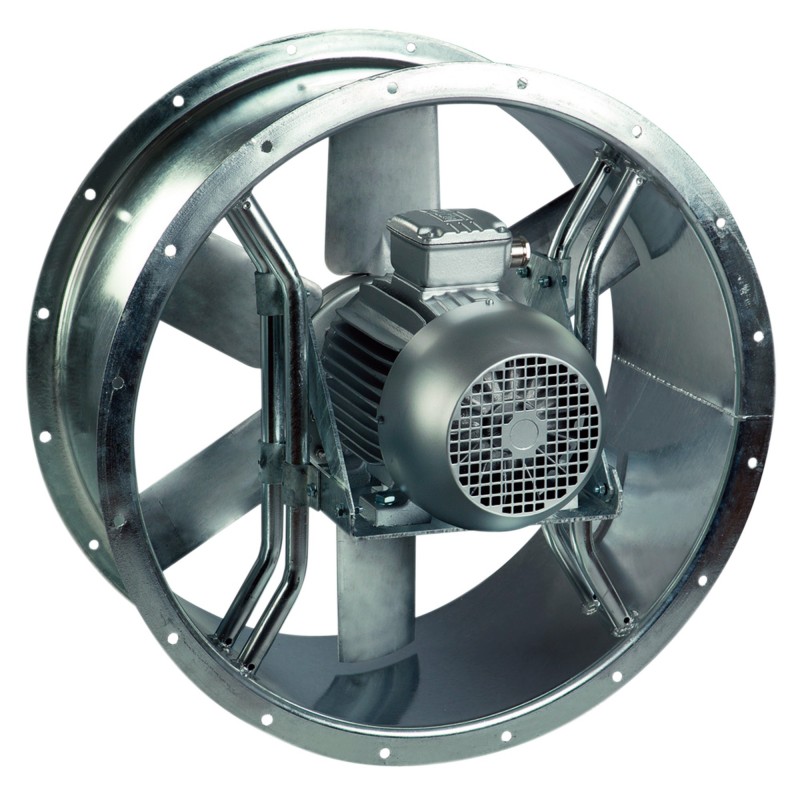

• Le ventilateur axial tubulaire de désenfumage Vim THGT F400 est conçu pour l extraction de fumées et de gaz chauds à grande vitesse, avec des pressions élevées dans les réseaux de ventilation
• Équipée d une motorisation asynchrone triphasée 2 pôles ou 2-4 pôles, la gamme fonctionne à 2950 tr/min pour ventilateur assurer un débit d air important dans les installations de sécurité incendie
• Ce modèle est homologué F400 120 pour le désenfumage des bâtiments tertiaires, des locaux techniques et des parkings couverts, avec un contrôle fiable des flux d air même en cas de températures extrêmes à 400 C
• Sa conception tubulaire en tôle d acier galvanisée garantit une excellente tenue mécanique, une bonne étanchéité du système et une hydraulique d air optimisée pour le pompage, l aspiration et le refoulement des gaz
• Les composants, tels que l hélice monobloc équilibrée dynamiquement suivant ISO 1940, contribuent à la fiabilité, à la réduction du niveau sonore et à la stabilité de la pression dans les réseaux de ventilation de sécurité
Applications
• Extraction des fumées et des gaz chauds en cas d incendie dans les bâtiments tertiaires et industriels
• Désenfumage des immeubles de grande hauteur et établissements recevant du public nécessitant une pression élevée dans les conduits
• Extraction d air vicié et renouvellement d air dans les locaux techniques et zones industrielles
• Ventilation et désenfumage des parcs de stationnement couverts avec contrôle du débit d air
• Mise en surpression ou dépression de gaines de désenfumage pour maîtrise des flux d air en situation d urgence
Avantages
• Réduction de consommation énergétique grâce à des moteurs asynchrones optimisés et adaptés aux besoins réels de débit et de pression
• Fiabilité accrue grâce à l homologation F400 120 et à la certification selon la norme NF EN 12101-3, garantissant le maintien des performances pendant 120 min à 400 C
• Construction robuste en tôle d acier galvanisée à chaud pour résister aux environnements difficiles et aux contraintes thermiques élevées
• Maintenance simplifiée avec hélice monobloc équilibrée dynamiquement suivant ISO 1940, limitant les vibrations et l usure mécanique
• Adaptation facilitée aux installations de désenfumage grâce à une gamme de 5 diamètres de 400 à 630 mm et à des versions 2 pôles ou 2-4 pôles
Conception
• Construction en tôle d acier repoussée et galvanisée à chaud pour protection durable contre la corrosion
• Hélice monobloc à calage fixe en aluminium, équilibrée dynamiquement suivant ISO 1940 pour limiter les vibrations et optimiser le rendement aérodynamique
• Motorisation asynchrone triphasée à 1 vitesse 2 pôles ou 2 vitesses 2-4 pôles avec bobinage Dahlander pour un contrôle précis de la vitesse de rotation
• Boîte à bornes intégrée sur la virole longue pour un raccordement électrique sécurisé et un contrôle aisé du système
• Gaine tubulaire de section cylindrique permettant une intégration directe dans les réseaux de ventilation pour une hydraulique d air maîtrisée
Caractéristiques techniques
• Type : ventilateur axial tubulaire de désenfumage F400 120
• Vitesse de rotation : 2950 tr/min selon versions
• Puissance : 1,1-16 kW selon modèles monopoles et deux vitesses
• Alimentation : triphasé 230/400 V 50 Hz ou 400 V 50 Hz selon puissance
• Pôles moteur : 2 pôles ou 2-4 pôles à deux vitesses Dahlander
• Construction : virole longue en tôle d acier galvanisée à chaud
• Hélice : monobloc aluminium à calage fixe équilibrée dynamiquement ISO 1940
• Certification : F400 120 selon NF EN 12101-3, certificat CE n 0370-CPR-741
• Température max : 400 C pendant 120 min en fonctionnement désenfumage
• Applications : extraction de fumées, pompage et refoulement de gaz chauds en cas d incendie
• Matériaux : corps en acier galvanisé, hélice en aluminium moulé
• Acoustique : niveaux de pression sonore typiques de 70-86 dB(A) selon tailles et vitesses
• Poids : environ 48-215 kg selon diamètre et configuration moteur
