Présentation

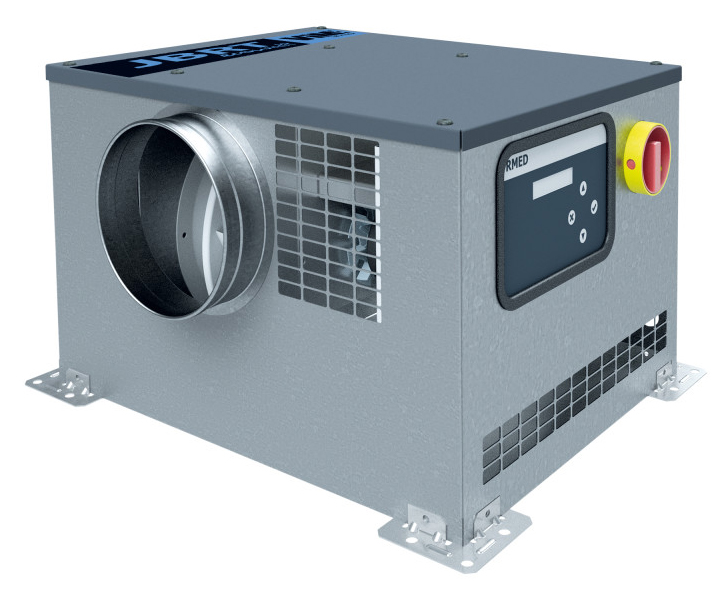

• Le caisson de ventilation Vim JBRT ECOWATT intègre un moteur ECM basse consommation permettant une aspiration et un refoulement en ligne pour réseaux de ventilation tertiaires et résidentiels collectifs
• Doté d'une turbine à réaction haut rendement et d'un moteur électronique hors du flux d’air, il produit assure un débit maîtrisé avec une efficacité énergétique optimale
• Le modèle est conçu avec un encombrement réduit facilitant l'installation en faux-plafond ou local technique, tout en offrant une pression constante
• Conforme ErP 2018 et agréé C4 jusqu’à 400°C 1/2 h, ce caisson garantit étanchéité et contrôle précis du flux d’air
• Construction durable en tôle d’acier galvanisé, isolation acoustique laine de verre en version isolée, pour limiter les nuisances sonores et produit assurer la pérennité de l’installation
Applications
• Extraction d’air dans les locaux tertiaires : bureaux, commerces, établissements publics
• Renouvellement et reprise d’air en habitat collectif avec contrôle du débit et de la pression
• Installation en intérieur ou extérieur, toutes positions, sur réseaux circulaires
• Pose en faux-plafond lorsque la hauteur est contrainte
• Utilisation sur installations nécessitant un agrément C4 400°C 1/2 h pour maintien des fonctions de sécurité ou désenfumage
Avantages
• Faible consommation énergétique grâce au moteur ECM à variation électronique
• Fiabilité et robustesse : turbine à réaction, moteur hors du flux d’air, interrupteur déporté avec verrouillage
• Maintenance simplifiée via couvercle démontable
• Réduction du bruit avec la version isolée laine de verre intégrée au couvercle
• Régulation flexible par potentiomètre intégré ou régulateur RMED pour débits constants ou variables et pression constante
Conception
• Caisson en tôle d’acier galvanisé Z275 avec 4 pattes de fixation
• Couvercle acier galvanisé prélaqué RAL 7024
• Piquages circulaires avec joints d’étanchéité classe D
• Turbine à réaction en acier galvanisé – débit jusqu’à 4000 m3/h
• Moteur ECM monophasé à commutation électronique hors du flux d’air
• Isolation acoustique laine de verre 25 mm (version isolée) classée A2-s1, d0 ou M0
• Possibilité d’intégration de régulateur RMED avec communication Modbus RTU
Caractéristiques techniques
• Alimentation : 230 V monophasé
• Moteur : ECM hors du flux d’air
• Régulation : VAV, CAV, COP (régulateur RMED)
• Conformité : ErP 2018, catégorie C4
• Température max : 400°C 1/2 h avec agrément C4
• Étanchéité : Joints piquages classe D
• Matériaux : acier galvanisé pour caisson, turbine et couvercle, isolation laine de verre (version isolée)
• Accessoires : REB ECOWATT, CVF, SMTD, RMED, sondes
• Installation : intérieur ou extérieur, toutes positions
• Aspiration / refoulement en ligne sur réseaux circulaires
• Tailles : 6 dimensions de caisson disponible
• Débit : 50 à 4000 m3/h selon modèle
