Présentation

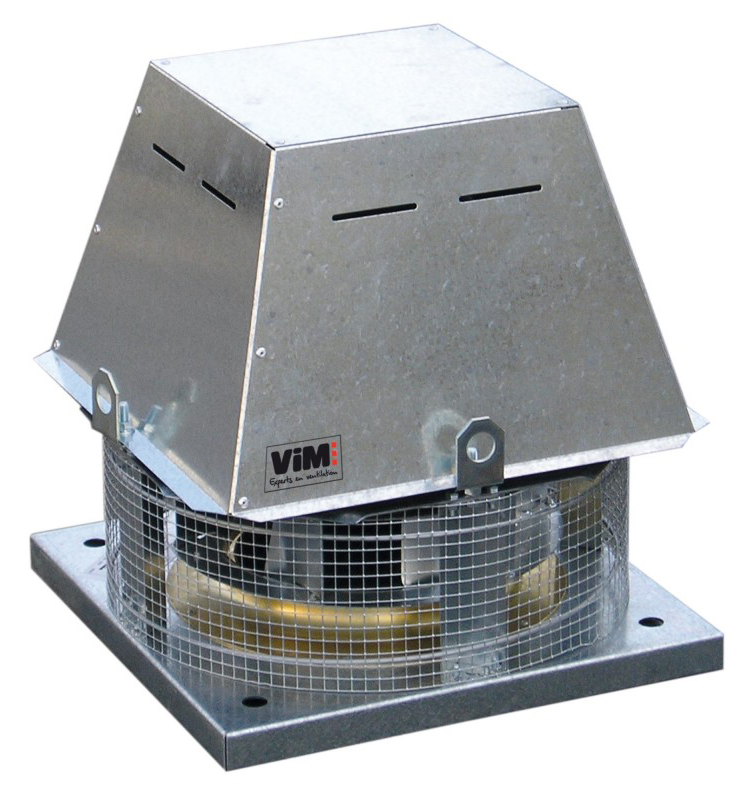

• La tourelle centrifuge Vim TCDH EXd est conçue pour l'extraction et la ventilation des locaux techniques et industriels où l'atmosphère peut contenir des composés explosifs, offrant une motorisation anti-déflagrante et une conformité ATEX permettant l'installation en zones 1 et 2. Elle produit assure un débit d'air maîtrisé de 700 à 25 000 m3/h et une température d'air extrait maximale en régime permanent de 40 °C, garantissant une continuité d'exploitation et une sécurité accrue pour les sites sensibles
• La construction intègre une turbine à réaction en acier galvanisé montée en accouplement direct avec le moteur, avec moyeu en alliage d'aluminium et platine d'aspiration dotée d'un pavillon rapporté en laiton. Cette conception confère une excellente résistance mécanique et chimique, une inertie réduite pour un rendement optimal et un système anti-étincelles complet (pavillon / turbine / support moteur) limitant tout risque d'amorçage dans les atmosphères explosives
• La motorisation proposée comprend des moteurs EEx d IIB T4 ou EEx d IIC T4, en B5, IP55 et classe d'isolement F, en monoplace (triphasé 230/400 V, 50 Hz). Les puissances varient de 0,15 kW à 5,5 kW selon les tailles et régimes (750, 1000, 1500 tr/min), permettant d'adapter la performance énergétique au besoin d'extraction et de maîtriser la consommation électrique sur site tout en respectant les exigences de sécurité ATEX
• L'équipement est livré avec un gril de protection anti-volatiles conforme à la norme NFE 09-010, une calotte à jet horizontal en tôle d'acier galvanisé et des bras/support moteur en tôle d'acier galvanisée. Ces éléments se conjuguent pour offrir une protection des personnes et des biens, une durabilité en extérieur et une maintenance simplifiée grâce à l'accès facilité au moteur et à la turbine
• Les performances acoustiques ont été optimisées : les niveaux sonores mesurés en champ libre hémisphérique à 6 m varient typiquement entre 43 dB(A) et 76 dB(A) selon la taille et la vitesse de rotation, ce qui permet de sélectionner des modèles adaptés aux contraintes environnementales et réglementaires sur les sites industriels, tertiaires ou d'extraction
• La gamme TCDH EXd propose 11 tailles (010 à 250) couvrant un large spectre d'applications, avec une offre d'options incluant moteurs deux vitesses sur demande et une conformité documentée selon la directive 94/9/CE ATEX. Cette modularité facilite l'intégration sur des projets existants ou neufs, offrant performance, sécurité et adaptabilité pour les installations en zone ATEX
Applications
• Ventilation et extraction d'atmosphères potentiellement explosives dans les locaux techniques, locaux de process et zones industrielles classées ATEX 1 et 2 : la Vim TCDH EXd permet de renouveler l'air et d'évacuer vapeurs ou gaz inflammables tout en respectant les contraintes de sécurité inhérentes à ces environnements
• Systèmes de désenfumage et protections incendie pour bâtiments industriels et parkings techniques : grâce à son débit pouvant atteindre 25 000 m3/h, la tourelle assure l'extraction massive d'air chaud et de fumées en situation d'urgence, tout en conservant sa conformité ATEX et sa résistance mécanique
• Ventilation de postes de pompage, cuves ou locaux contenant solvants et vapeurs inflammables dans l'agroalimentaire, chimie et pétrochimie : la motorisation EEx d IIB/IIC et la construction anti-étincelles rendent l'appareil adapté au transport de mélanges gazeux agressifs
• Applications en traitement des eaux et stations d'épuration pour locaux abritant des atmosphères explosibles générées par la digestion anaérobie : la robustesse des matériaux galvanisés et le passage d'air optimisé en font une solution fiable pour le renouvellement d'air technique
• Ventilation de locaux de stockage de produits inflammables ou chargés en poussières fines (hors zones poussières spécifiques) : le gril de protection NFE 09-010 et la conception anti-étincelles réduisent le risque d'allumage par contact mécanique ou particules
• Utilisations sur plateformes et installations offshore ou inshore sous réglementation ATEX : la conformité EEx d IIC (pour environnements plus sévères) et les motorisations IP55 assurent la sécurité et la durabilité même en milieux contraints
Avantages
• Sécurité ATEX certifiée : la conformité CE Ex II 2G EEx d IIB T4 / EEx d IIC T4 permet une installation en zones 1 et 2, supprimant l'obligation de transformations lourdes sur site et réduisant les risques d'arrêt pour non-conformité. Cela protège le personnel et diminue les risques réglementaires
• Large couverture de débits : gamme couvrant 700 à 25 000 m3/h offrant la capacité d'adapter précisément la tourelle au besoin d'extraction, évitant la surconsommation énergétique et garantissant un dimensionnement optimisé des réseaux de ventilation
• Construction robuste et anti-étincelles : turbine et structure en acier galvanisé avec éléments en laiton et alliage d'aluminium offrent longévité, résistance à la corrosion et sécurité intrinsèque, réduisant la fréquence des interventions et les coûts de remplacement
• Options moteur adaptées : choix entre groupes d'explosion IIB ou IIC et possibilité de moteurs bi-vitesse (sur demande) pour optimiser la consommation selon les périodes d'utilisation, ce qui permet des économies d'énergie et une meilleure gestion des variations d'exploitation
• Maintenance facilitée : accouplement direct moteur-turbine et accès simplifié grâce à la calotte et à la platine d'aspiration, réduisant les temps d'intervention et les coûts de maintenance préventive tout en garantissant une remise en service rapide
• Performance acoustique maîtrisée : niveaux sonores adaptés (43–76 dB(A) à 6 m selon versions), facilitant le respect des contraintes environnementales et offrant un confort acoustique amélioré pour les zones attenantes au site d'installation
Conception
• Turbine et structure : turbine à réaction en acier galvanisé montée en accouplement direct sur moteur B5, moyeu en alliage d'aluminium et pavillon en laiton rapporté. Ce choix de matériaux optimise la résistance mécanique, la tenue à la corrosion et diminue les risques d'étincelles en fonctionnement
• Support et calotte : bras et support moteur en tôle d'acier galvanisée avec calotte à jet horizontal fixée par 4 écrous et finition galvanisée assurant une protection anticorrosion durable et une bonne tenue en extérieur. La calotte assure un guidage optimal du flux d'air
• Protection et sécurité : grille anti-volatiles conforme NFE 09-010 et conception anti-étincelles (ensemble pavillon/turbine/support) garantissant la protection des personnes et la conformité aux exigences ATEX et aux bonnes pratiques de sécurité industrielle
• Motorisation et accouplement : moteurs EEx d IIB/IIC T4 en configuration B5, raccordement triphasé 230/400 V 50 Hz, IP55 et isolation classe F, montés en direct sur la turbine pour un rendement mécanique élevé et une maintenance réduite
• Options et modularité : possibilité de moteurs deux vitesses sur demande, différentes tailles de tourelles (010 à 250) pour couvrir un spectre de débits large, et compatibilité avec intégration dans réseaux de ventilation et systèmes de désenfumage
• Dimensions et manutention : tableau d'encombrement détaillé par modèle (A, B, D, E, F et poids) permettant de prévoir les emplacements, les ancrages et les moyens de levage nécessaires à l'installation et à la maintenance sur site
Caractéristiques techniques
• Directive ATEX : 94/9/CE ATEX, ventilateurs groupe II catégorie 2 Gaz
• Groupes d'explosion disponibles : IIB (CE Ex II 2G EEx d IIB T4), IIC (CE Ex II 2G EEx d IIC T4)
• Zones d'installation : Zone 1 et Zone 2 gaz
• Plage de débits : 700 à 25 000 m3/h
• Température max air extrait en régime permanent : 40 °C
• Construction turbine : turbine à réaction en acier galvanisé
• Moyeu : alliage d'aluminium
• Pavillon d'aspiration : pavillon rapporté en laiton
• Support moteur et bras : tôle d'acier galvanisée
• Système anti-étincelles : pavillon/turbine/support moteur formant ensemble anti-étincelles
• Calotte : calotte à jet horizontal en tôle acier galvanisé, fixation par 4 écrous
• Protection : grillage anti-volatiles conforme NFE 09-010
• Degrés de protection moteur : IP55
• Classe d'isolement moteur : F
• Alimentation moteur : triphasé 230/400 V, 50 Hz
• Vitesses de rotation disponibles : 1500 tr/min, 1000 tr/min, 750 tr/min
• Plages de puissance moteur (exemples par modèle) : 0,15 kW à 5,5 kW
• Courants nominaux (exemples) : 1,33/0,77 A pour 0,25 kW à 20,78/12 A pour 5,5 kW (valeurs selon modèle et voltage)
• Niveaux sonores (Lp A dB(A) à 6 m en champ libre hémisphérique) : de 43 dB(A) à 76 dB(A) selon modèle et vitesse
• Tailles disponibles : 010, 020, 030, 040, 060, 080, 105, 110, 140, 195, 250
• Tableau d'encombrement (exemples) : TCDH EXd 010 A=430 B=405 D=181 E=344 F=30 Poids=22 kg ; TCDH EXd 250 A=1030 B=940 D=581 E=830 F=40 Poids=150 kg
• Options : moteurs bi-vitesse sur demande
• Conformité sécurité : conception conforme aux exigences de sécurité pour atmosphères explosives et normes de protection des personnes (grillage NFE 09-010)
