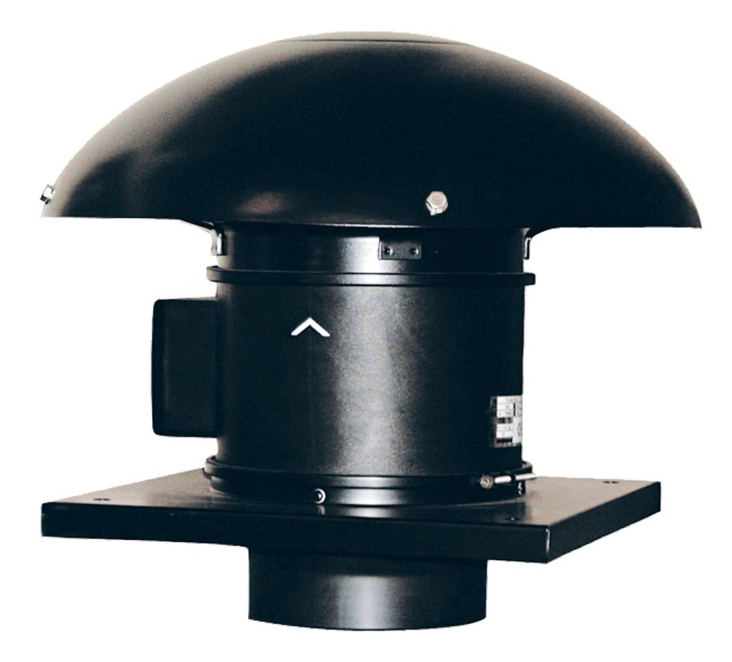

Tourelle hélico-centrifuge d'extraction d'air
Vim THC

Présentation
• La Vim THC est une tourelle hélico-centrifuge destinée à l'extraction et à l'insufflation d'air dans les systèmes de ventilation résidentiels et tertiaires
• Équipée d'un moteur à rotor extérieur deux vitesses, elle permet un contrôle précis du débit et de la pression d'air pour optimiser le pompage aéraulique dans les réseaux de gaines
• Ce modèle fonctionne en configuration extraction ou insufflation grâce à l'inversion simple du corps central, ce qui facilite l'adaptation du système de ventilation aux besoins de chaque installation
• Sa conception associe une calotte métallique protégée par peinture polyester anticorrosion et une embase en tôle d'acier pour garantir robustesse, étanchéité et durabilité en toiture
• Le système aéraulique, avec hélice optimisée et raccordement sur conduits de 160 à 315 mm, produit assure une hydraulique d'air performante et un refoulement efficace jusqu'à 1725 m3/h

Applications
• Extraction d'air vicié dans l'habitat collectif existant avec installation en toiture
• Insufflation d'air neuf dans les locaux tertiaires pour le renouvèlement contrôlé des volumes
• Ventilation mécanique des immeubles d'habitation avec raccordement sur conduits circulaires normalisés
• Équipement de toitures plates pour l'évacuation et le refoulement d'air dans les réseaux aérauliques
• Renforcement de la pression d'air dans les réseaux de ventilation nécessitant des débits jusqu'à 1725 m3/h

Avantages
• Réduction de consommation énergétique grâce au moteur à rotor extérieur deux vitesses avec possibilité de variation de tension
• Maintenance simplifiée avec accès direct à la moto turbine et composants internes par la calotte supérieure démontable
• Construction robuste en tôle d'acier et aluminium avec peinture polyester anticorrosion pour résister durablement aux conditions extérieures
• Flexibilité d'utilisation en extraction ou insufflation par simple inversion du corps central sans modification de la toiture
• Fiabilité accrue grâce à la protection thermique intégrée à réarmement manuel et au degré de protection IP44 du moteur

Conception
• Corps en plastique technique noir pour les tailles 500 et 800 assurant légèreté et résistance mécanique
• Enveloppe en tôle d'acier peinte pour les tailles 1300 et 2000 adaptée aux débits plus importants
• Embase et bride de raccordement en tôle d'acier permettant une fixation rigide sur terrasse horizontale plate
• Calotte en tôle d'aluminium repoussée ou en acier avec grillage anti-volatile pour protéger l'hydraulique d'air
• Peinture polyester noire sur toutes les parties métalliques pour une protection anticorrosion durable en extérieur

Caractéristiques techniques
• Type : tourelle hélico-centrifuge d'extraction et insufflation d'air
• Débit : 200-1725 m3/h
• Ø de raccordement : 160-315 mm selon version
• Vitesses de rotation : 1750-2500 tr/min selon modèle et régime
• Puissance absorbée : 45-300 W selon taille et mode extraction ou insufflation
• Intensité maxi : 0,18-1,27 A en alimentation 230 V monophasé 50 Hz
• Température max : -40/+60 C selon modèle
• Protection : IP44
• Classe d'isolation : B
• Motorisation : moteur à rotor extérieur deux vitesses avec protection thermique intégrée à réarmement manuel
• Matériaux : corps en plastique technique ou tôle d'acier, calotte aluminium ou acier, hélice ABS ou acier selon tailles
• Fixation : montage sur terrasse horizontale plate sans souche maçonnée avec isolation interne
• Accessoires de commande : commutateur 3 positions COM-2 et variateur électronique VARZ 3A200 sur grande vitesse
• Débit max : 1725 m3/h
