Présentation

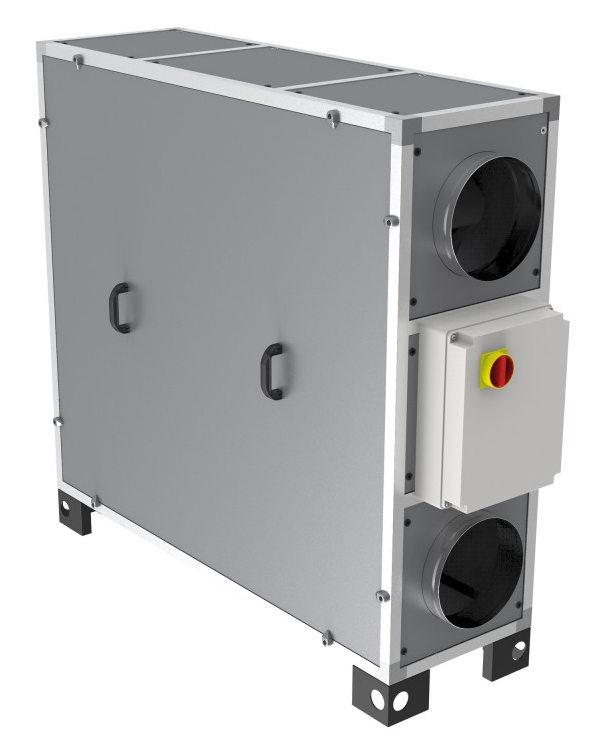

• La centrale de traitement d'air double flux Vim CAD HR DUO V verticale avec échangeur à contre courant est conçue pour le pompage d'air avec récupération d énergie et haut rendement aéraulique
• Équipée d un échangeur de chaleur à plaques aluminium et de ventilateurs à réaction ECM pilotés en continu, elle centrale assure l aspiration et le refoulement d'air avec un excellent contrôle des débits et de la pression
• Ce modèle intègre une régulation EVCO communicante permettant la gestion fine des modes CAV, VAV et COP, pour adapter le débit d'air aux besoins réels des locaux et optimiser la consommation énergétique
• Sa conception autoportante en profilés d aluminium et panneaux double peau isolés garantit une très bonne étanchéité du système hydraulique d'air, une limitation des pertes de charge et une excellente isolation acoustique
• Le système est disponible en trois tailles de 450 à 1520 m3/h, avec servitude droite ou gauche et de nombreux accessoires et batteries externes pour s intégrer dans des installations de ventilation neuves ou en rénovation
Applications
• Introduction et extraction d'air avec récupération d énergie dans les bâtiments tertiaires et résidentiels collectifs
• Ventilation double flux de locaux scolaires, bureaux et espaces recevant du public avec contrôle du débit d'air neuf
• Renouvellement d'air hygiénique dans les installations intérieures ou extérieures sous abri avec toit pare pluie
• Intégration dans des réseaux de gaines avec by pass modulant 50 pour gestion de free cooling et maintien de pression
• Association avec batteries eau chaude, eau froide ou électriques en gaine pour chauffage, rafraîchissement ou protection antigel
Avantages
• Réduction de consommation énergétique grâce à l échangeur à plaques haut rendement avec efficacité thermique jusqu à 90 pourcent et la régulation des ventilateurs ECM
• Maintenance simplifiée avec accès latéral direct aux filtres, à l échangeur, aux batteries et aux ventilateurs pour les opérations de contrôle et de nettoyage
• Construction robuste en panneaux double peau acier allié ZM310 isolés mousse polyuréthane, adaptée aux environnements de corrosivité jusqu à C5
• Flexibilité d installation via la construction verticale, les piquages circulaires en ligne et les nombreuses configurations réalisables sur chantier
• Fiabilité accrue grâce à la protection thermique électronique des moteurs, aux sécurités d encrassement filtres et aux alarmes intégrées par la régulation
Conception
• Structure autoportante en profilé d aluminium extrudé avec angles arrondis pour rigidité mécanique et limitation des ponts thermiques
• Panneaux double peau 25 mm en acier allié Zn Al Mg ZM310 avec isolation mousse polyuréthane injectée 42 kg/m3 conductivité 0.0246 W/m.k et classement feu B S2 d0 M1
• Échangeur de chaleur à plaques aluminium à contre courant avec by pass 50 pourcent motorisé intégré sur le réseau d'air neuf
• Ventilateurs roue libre à réaction métalliques incombustibles A1 entraînés par moteurs ECM 230 V 50 Hz pilotés par signal 0-10 V
• Filtration en soufflage par filtres miniplis FIFI F7 ePM1 70 pourcent et en reprise par filtres miniplis FIFI M5 ePM10 50 pourcent pour une qualité d'air contrôlée
• Régulation EVCO intégrée avec armoire de raccordement, écran tactile déporté, sondes de température multiples, dépressostat et transmetteur de pression pour suivi des débits en temps réel
Caractéristiques techniques
• Protection : IP54 Classe B pour les moteurs de ventilation
• Étanchéité : Joints d étanchéité sur piquages circulaires et caisson double peau
• Matériaux : Profilés aluminium, panneaux acier allié ZM310, isolation mousse polyuréthane, ailettes aluminium, tubes cuivre
• Filtration : Soufflage FIFI F7 ePM1 70 pourcent, reprise FIFI M5 ePM10 50 pourcent
• By pass : 50 pourcent motorisé sur air neuf avec servomoteur 230 V monophasé 3 points
• Régulation : EVCO communicante Modbus RTU RS485 ou Modbus TCP IP et BACnet IP avec écran tactile déporté
• Motorisation : Ventilateurs roue libre à réaction avec moteurs ECM 230 V 50 Hz haute efficacité
• Installation : Montage vertical au sol avec pieds acier galvanisé et raccordement gaines en ligne
• Accessoires : Batteries eau chaude BAAT, eau froide ou réversible BAAF, batterie électrique BATE RC010, siphon, registres, sondes
• Débit max : 1520 m3/h
