Présentation

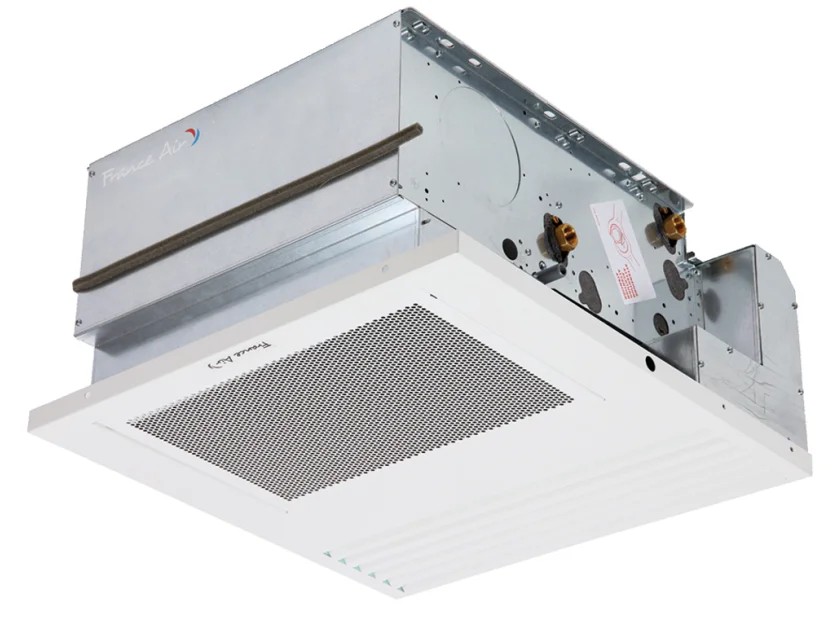

• La cassette à eau glacée France Air MAEVA est conçue pour la climatisation et le chauffage des locaux tertiaires par diffusion d'air en plafond
• Équipée d'un diffuseur linéaire à effet Coanda sur une direction, elle assure une répartition homogène de l'air traité dans la pièce
• Ce modèle propose jusqu'à six vitesses de ventilation avec trois vitesses de fonctionnement sélectionnables pour adapter précisément le confort
• Sa conception compacte avec une hauteur de seulement 309 mm permet une intégration aisée dans les faux plafonds standards
• Le système peut être complété par une pompe de relevage des condensats et une régulation Modbus pour une gestion centralisée
Applications
• Climatisation des bureaux dans les immeubles tertiaires
• Traitement d'air des espaces commerciaux et centres commerciaux
• Conditionnement d'air des chambres et parties communes d'hôtels
• Rénovation de plateaux de bureaux avec faux plafonds modulaires
• Installations de chauffage et rafraîchissement par eau glacée en bâtiments de services
Avantages
• Format compact avec une hauteur de 309 mm facilitant l'intégration en plafond
• Réglage de la ventilation sur trois vitesses parmi six disponibles pour un confort adaptable
• Diffuseur à effet Coanda monté d'usine assurant une diffusion d'air douce et sans courant d'air direct
• Fonctionnement maître et esclave possible jusqu'à 20 unités en version Modbus pour une gestion groupée
• Communication avec une gestion technique centralisée en Modbus RS 485 sur les versions MB
Conception
• Châssis de caisson en acier galvanisé de 1 mm d'épaisseur avec isolation interne en polyoléfine de 6 mm classée M1
• Batterie à eau équipée de tubes cuivre avec raccord femelle 1/2 pouce et ailettes aluminium serties mécaniquement
• Bacs à condensats principal en matériau galvanisé avec isolation et bac auxiliaire dédié à la vanne de régulation
• Ventilateurs centrifuges un ou deux par taille, équilibrés statiquement et dynamiquement, entraînés en direct par un moteur six vitesses classe B IP20
• Grille de diffusion Maeva One en acier peint blanc RAL 9003 avec reprise porte-filtre perforée et filtre en nid d'abeille lavable accessible des deux côtés
Caractéristiques techniques
• Plage de puissance froid sensible : 0,6 à 3,25 kW
• Puissance batterie électrique taille 600 x 600 : 350 W
• Puissance batterie électrique taille 900 x 600 : 1150 W
• Puissance batterie électrique taille 1200 x 600 : 1400 W
• Hauteur de relevage de la pompe de condensats : 4 m
• Débit d'air max taille 600 x 600 : 305 m3/h
• Débit d'air max taille 900 x 600 : 560 m3/h
• Débit d'air max taille 1200 x 600 : 680 m3/h
• Puissance froid totale max taille 1200 x 600 : 4,28 kW
• Puissance chaud max taille 1200 x 600 : 5,06 kW
• Puissance absorbée moteur max taille 1200 x 600 : 88 W
• Niveau de puissance acoustique max : 57 dB(A)
• Température d'air en mode rafraîchissement : 27 °C bulbe sec
• Température d'eau en entrée rafraîchissement : 7 °C
• Température d'eau en entrée chauffage 4 tubes : 65 °C
