Présentation

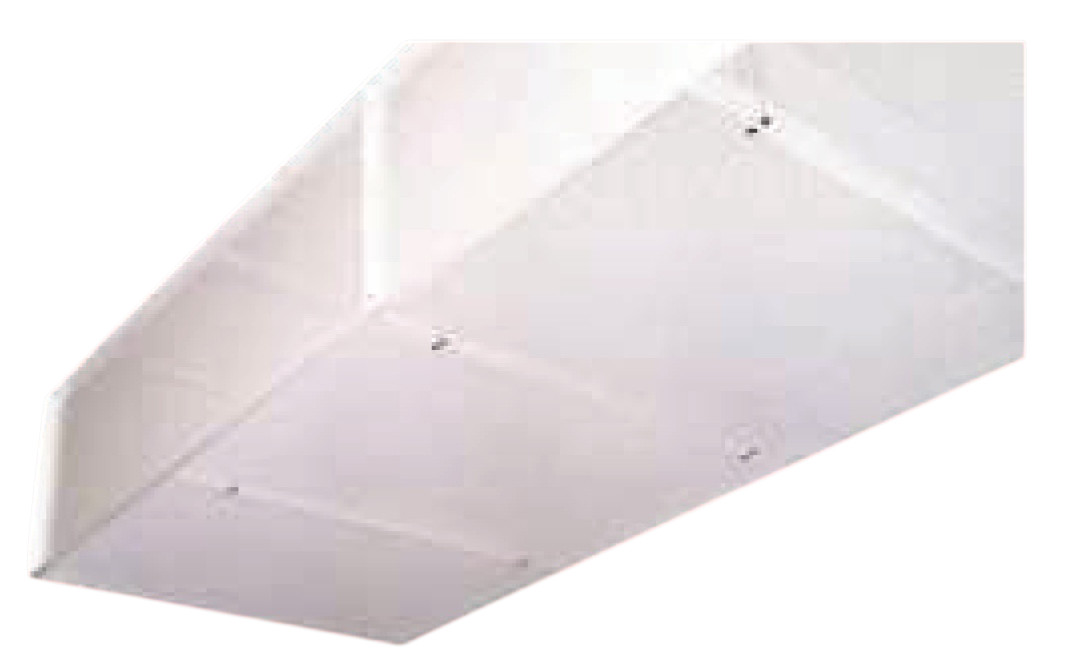

• Le plafond diffusant France Air BVX SPI est conçu pour assurer un flux d'air unidirectionnel en salles propres de classe ISO 5
• Il comprend un plénum monobloc associé à des filtres Très Haute Efficacité et à une grille de diffusion SecurFlow
• Ce modèle garantit une excellente étanchéité grâce à son plan de joint et à son châssis autoportant
• Sa conception robuste en acier peint ou en inox permet une utilisation fiable dans les environnements à empoussièrement contrôlé
• Le système de serrage des filtres par pattes pivotantes facilite les opérations de maintenance et de remplacement
Applications
• Ventilation et diffusion d'air unidirectionnelle en salles propres pharmaceutiques de classe ISO 5
• Traitement d'air dans les industries électroniques nécessitant un très faible niveau de particules
• Mise en surpression et filtration de laboratoires de chimie et d'animaleries
• Équipements de salles blanches neuves ou en rénovation dans les bâtiments tertiaires techniques
• Réalisations de plafonds filtrants unidirectionnels de grande surface pour zones à risque
Avantages
• Dimensions standardisées étudiées pour s'adapter facilement aux projets neufs et en rénovation
• Serrage des filtres très simple et fiable grâce à 6 points de fixation par élément et pattes pivotantes quart de tour
• Étanchéité parfaite du plan de joint éliminant les risques de fuites d'air aux angles
• Large plage de débits d'air insufflé de 1 330 m3/h à 9 600 m3/h couvrant de nombreuses configurations de salles propres
• Possibilité de versions tout inox, murales pour flux horizontal ou sur mesure pour grandes dimensions
Conception
• Plénum en tôle d'acier peint RAL 9010 ou en inox avec hauteur 280 mm ou 450 mm
• Mesure d'encrassement des filtres par prise de pression de diamètre 3 mm en façade verticale
• Cornières de 25 mm en partie basse pour la pose du faux plafond et cornières percées de diamètre 10 mm pour la fixation à la dalle
• Cadres supports en tôle d'acier 15/10e formant un châssis autoportant avec assemblage usine cadre sur cadre et cadre sur plénum
• Grilles de diffusion SecurFlow en tôle d'acier perforée à 40 % assurant un flux d'air unidirectionnel sans zone morte
Caractéristiques techniques
• Classe de salle propre visée : ISO 5 selon NF EN ISO 14644-1
• Débit d'air insufflé minimum : 1330 m3/h
• Débit d'air insufflé maximum : 9600 m3/h
• Plage de vitesse de soufflage : 0,25 à 0,45 m/s
• Taux de renouvellement conseillé sous plafond ISO 5 : supérieur à 280 vol/h
• Hauteur standard du plénum : 280 mm
• Hauteur standard du plénum majorée : 450 mm
• Épaisseur des filtres Très Haute Efficacité : 66 mm
• Dimensions de réservation minimum : 1340 x 1280 mm
• Dimensions hors tout maximales : 2975 x 2060 x 450 mm
• Poids total minimum avec filtres et grilles : 59 kg
• Poids total maximum avec filtres et grilles : 400 kg
• Nombre maximum de parties à la livraison : 2 unités
• Nombre maximum de filtres par plafond : 9 éléments
• Taux de perforation des grilles SecurFlow : 40 %
