Présentation

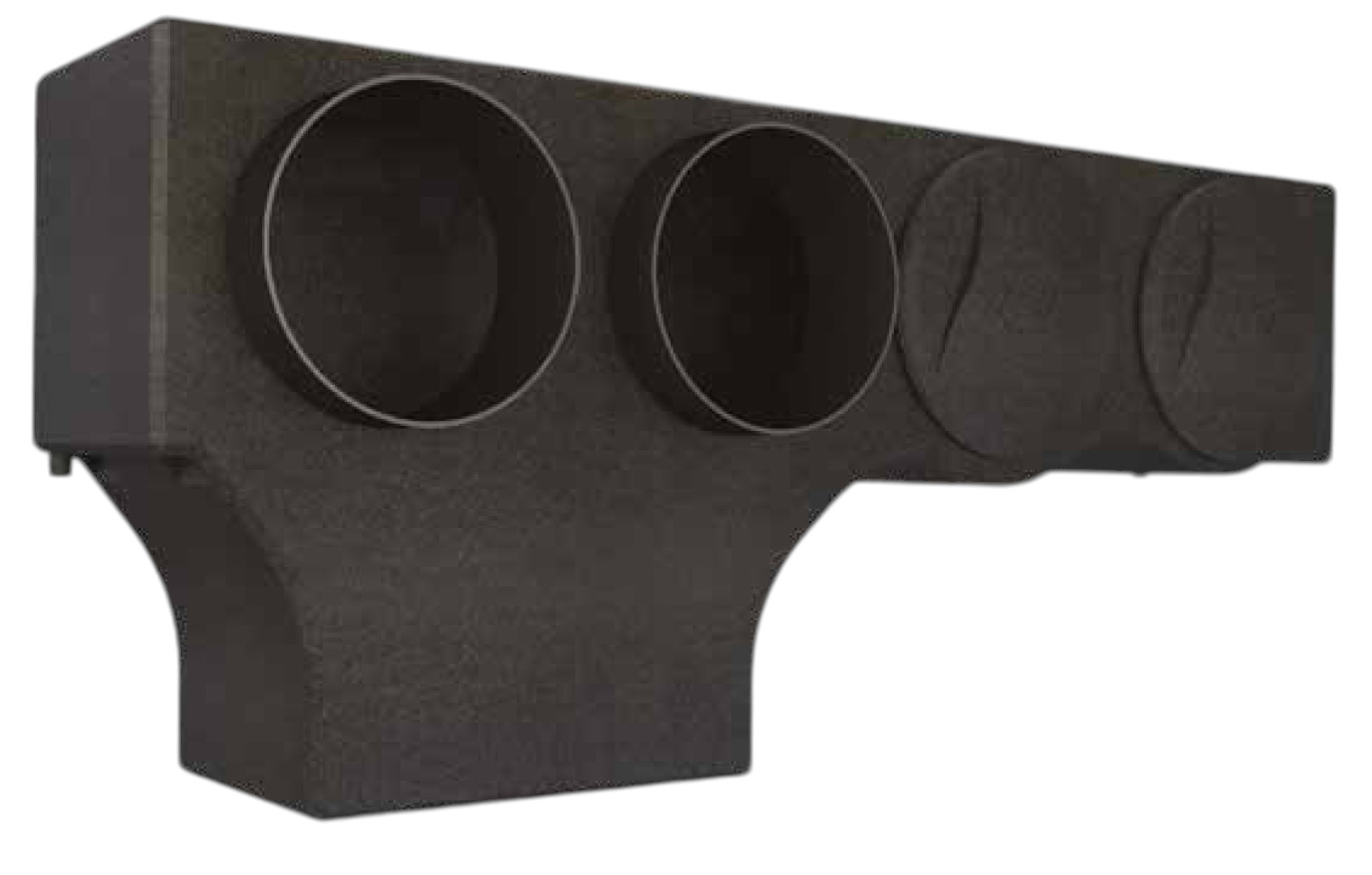

• Le plénum de répartition France Air PLÉNUM est conçu pour raccorder une centrale de ventilation UTA40 V à un réseau de gaines d'air
• Ce modèle de plénum de ventilation réversible permet l'interface entre l'unité de traitement d'air et plusieurs piquages de distribution
• Équipé de quatre piquages de diamètre 160 mm, il assure une répartition homogène du débit d'air vers chaque branche du réseau
• Sa conception en polypropylène expansé 100% recyclable lui confère un très faible poids facilitant grandement la mise en place sur site
• Le système forme une véritable boîte de détente qui réduit la vitesse d'air en sortie de la centrale pour optimiser le confort et la répartition
Applications
• Raccordement d'une centrale de ventilation UTA40 V à un réseau de gaines d'air
• Distribution et répartition du débit d'air dans les logements individuels et collectifs
• Utilisation dans des systèmes de chauffage vecteur air en habitat neuf ou en rénovation
• Mise en place de réseaux de soufflage avec volets de régulation thermoréactifs
• Optimisation de la répartition des débits d'air selon la typologie de logement T1 à T4
Avantages
• Réversibilité complète permettant une adaptation simple au sens de raccordement choisi
• Poids très faible inférieur à 250 g pour une manipulation et une pose facilitées en plafond ou en comble
• Conception en polypropylène expansé 100% recyclable pour une solution respectueuse de l'environnement
• Boîte de détente intégrée garantissant une répartition uniforme du débit d'air sur chaque piquage
• Livraison avec bouchons d'obturation et viroles pour simplifier le montage des volets de régulation
Conception
• Corps en polypropylène expansé moulé assurant une excellente isolation thermique et acoustique
• Quatre piquages latéraux de diamètre 160 mm pour le raccordement aux gaines circulaires
• Deux parties de plénum assemblées par simple clipsage pour un montage rapide sans outillage spécifique
• Viroles de fixation intégrées prises entre les deux parties du plénum pour recevoir les volets de régulation
• Bouchons d'obturation positionnables selon la typologie de logement pour ajuster la répartition des débits d'air
Caractéristiques techniques
• Nombre de piquages : 4 unités
• Diamètre des piquages : 160 mm
• Poids : 250 g
• Taux de recyclabilité : 100 %
• Nombre de bouchons d'obturation fournis : 2 unités
• Nombre de viroles fournies : 4 unités
• Nombre de parties de plénum à assembler : 2 unités
• Nombre de typologies de logement couvertes : 4 catégories
• Diamètre minimal des gaines raccordables : 160 mm
• Plage de température de l'air admissible : 0 à 60°C
