Présentation

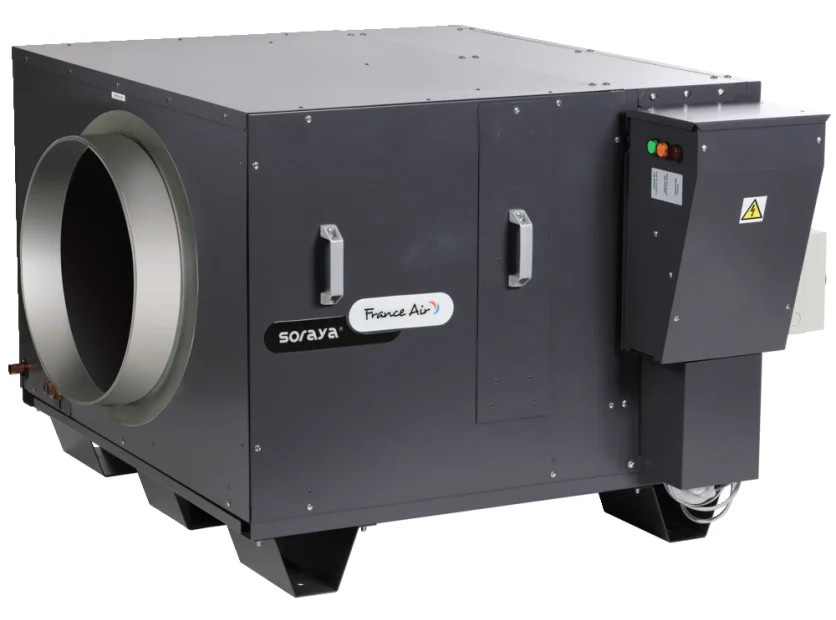

• La solution France Air SORAYA est conçue pour la production d'eau chaude sanitaire par récupération d'énergie sur l'air extrait de ventilation mécanique contrôlée collective
• Elle associe un caisson d'extraction, un caisson de transfert aéraulique et une pompe à chaleur dédiée à l'eau chaude sanitaire
• Ce modèle valorise la chaleur de l'air extrait de ventilation mécanique contrôlée pour améliorer fortement les performances énergétiques du bâtiment
• Sa conception permet une couverture jusqu'à 100 % des besoins en chauffage et en eau chaude sanitaire dans les bâtiments collectifs
• Le système est disponible en version tout électrique ou en version hybride combinant gaz naturel et électricité
Applications
• Production d'eau chaude sanitaire collective dans les immeubles d'habitation neufs
• Rénovation énergétique de bâtiments collectifs existants avec ventilation mécanique contrôlée
• Hybridation d'installations existantes équipées de chaudières gaz collectives
• Couverture des besoins combinés chauffage et eau chaude sanitaire en habitat collectif
• Réchauffage du bouclage d'eau chaude sanitaire dans les réseaux collectifs
Avantages
• Récupération de la chaleur de l'air extrait de ventilation mécanique contrôlée pour maximiser le rendement énergétique
• Coefficient de performance pouvant atteindre 5,5 selon la configuration choisie
• Fonctionnement à partir d'une température d'air extrait stable autour de 19°C en hiver, plus favorable qu'une prise d'air extérieur froid
• Réduction des consommations grâce à l'utilisation d'un fluide frigorigène R290 à très faible potentiel de réchauffement global de 3
• Solution compatible avec les ventilations mécaniques contrôlées hygroréglables et autoréglables pour une intégration facilitée
Conception
• Intégration d'un caisson d'extraction de ventilation mécanique contrôlée Sirius X ECM pour la récupération d'air vicié
• Présence d'un caisson de transfert et d'équilibrage aéraulique dimensionné jusqu'à 11000 m3/h
• Pompe à chaleur air extrait de ventilation mécanique contrôlée sur eau, optimisée pour un régime d'eau chaude de 40/45°C
• Fluide frigorigène R290 à impact environnemental réduit avec un potentiel de réchauffement global égal à 3
• Outils de conception disponibles incluant plan de maquette numérique, schéma hydraulique et logiciel de dimensionnement eau chaude sanitaire
Caractéristiques techniques
• Température d'air repris de ventilation mécanique contrôlée : 20°C
• Régime d'eau chaude : 40/45°C
• Puissance calorifique pompe à chaleur MLP006HMAA+++ : 4,35 kW
• Puissance absorbée pompe à chaleur MLP006HMAA+++ : 0,84 kW
• Puissance calorifique pompe à chaleur MLP0016HMAA+ : 15,01 kW
• Puissance absorbée pompe à chaleur MLP0016HMAA+ : 3,25 kW
• Puissance calorifique pompe à chaleur PLP037H+ : 51,50 kW
• Puissance absorbée pompe à chaleur PLP037H+ : 10,90 kW
• Puissance calorifique pompe à chaleur PLP057H+ : 74,60 kW
• Puissance absorbée pompe à chaleur PLP057H+ : 16,70 kW
• Longueur caisson de transfert taille 1 : 2115 mm
• Largeur caisson de transfert taille 1 : 1155 mm
• Hauteur caisson de transfert taille 2 : 1160 mm
• Volume de ballon de stockage eau chaude sanitaire exemple : 3000 L
