Présentation

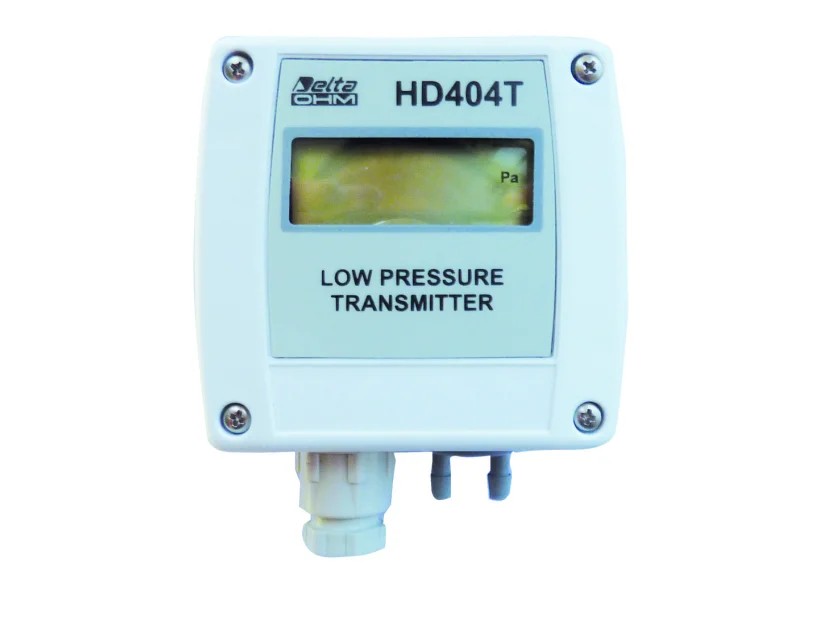

• Le capteur de pression France Air HD 404 est conçu pour la mesure précise de la pression différentielle d'air et de gaz inertes dans les réseaux aérauliques
• Équipé d'un élément de mesure piézorésistif, il assure un contrôle fiable des faibles pressions pour les applications de ventilation et de traitement d'air
• Ce modèle dispose d'un boîtier robuste en ABS avec un degré de protection IP65 à IP67 selon la partie électronique
• Sa conception intègre un affichage numérique en option ainsi que des sorties analogiques normalisées en tension ou en courant
• Le système de calibrage automatique et le réglage du temps de réponse de 1 à 4 secondes permettent une adaptation optimale aux conditions d'exploitation
Applications
• Contrôle de la pression différentielle dans les réseaux de ventilation d'extraction et de soufflage
• Surveillance de la perte de charge sur les filtres d'air dans les centrales de traitement d'air
• Mesure de la pression dans les gaines associées à un tube de Pitot pour le contrôle de débit d'air
• Régulation de la pression dans les installations de traitement d'air en bâtiment tertiaire et industriel
• Suivi de la pression dans les systèmes d'air propre et locaux techniques sensibles
Avantages
• Calibrage automatique qui simplifie la mise en service et limite les erreurs de réglage
• Deux plages de mesure sélectionnables permettant d'optimiser la précision sur les faibles pressions
• Choix entre sortie 0-10 V et 4-20 mA pour une compatibilité maximale avec les automates et systèmes de régulation
• Temps de réponse ajustable de 1 à 4 secondes pour s'adapter aux conditions de turbulence du flux d'air
• Boîtier compact avec haut degré de protection assurant une excellente tenue en environnement d'exploitation
Conception
• Capteur de technologie piézorésistive intégré pour la mesure de pression différentielle
• Boîtier en plastique ABS avec degré de protection IP65 et électronique protégée jusqu'à IP67
• Raccordement pneumatique par tube flexible de diamètre 5 mm pour la connexion aux réseaux aérauliques
• Connexion électrique par bornier à vis avec section de conducteur jusqu'à 1,5 mm2 et passe-câble PG9
• Barrettes internes dédiées à la sélection de la plage de mesure et du temps de réponse FAST ou SLOW
Caractéristiques techniques
• Plage de mesure version HD 404 G : 0 à 100 Pa
• Plage de mesure version HD 404 D : -100 à 100 Pa
• Plage de mesure basse interne : -50 à 50 Pa
• Plage de mesure haute interne : -100 à 100 Pa
• Signal de sortie en tension : 0 à 10 V
• Signal de sortie en courant : 4 à 20 mA
• Résistance d'entrée en tension : supérieur à 10000 ohms
• Résistance de charge en courant : inférieur à 500 ohms
• Exactitude de mesure : ± 1,5 %
• Temps de réponse réglable : 1 à 4 secondes
• Limite de surpression : 25 kPa
• Alimentation alternative : 24 V avec tolérance ±10 %
• Alimentation continue : 16 à 40 V
• Puissance absorbée : inférieur à 1 W
• Diamètre du raccord de pression : 5 mm
• Température de fonctionnement : -5 à 50 °C
• Humidité relative de fonctionnement : 0 à 95 %
• Température de stockage : -20 à 70 °C
• Dimensions du boîtier : 80 x 84 x 44 mm
• Degré de protection électronique : IP67
