Présentation

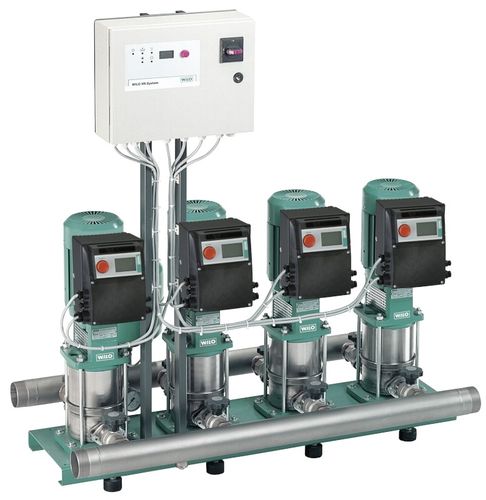

• Groupe de surpression avec 2 à 4 pompes multicellulaires en acier inoxydable non auto-amorçantes montées en parallèle et avec moteurs à vitesse variable
Applications
• Distribution d'eau entièrement automatique et surpression dans des bâtiments d'habitation et administratifs, hôtels, hôpitaux, centres
commerciaux et également dans l'industrie.
• Pompage d'eau potable et sanitaire, d'eau de refroidissement, d'eau d'incendie ou d'autres eaux d'usage qui n'attaquent pas chimiquement ni mécaniquement les matériaux utilisés et qui ne contiennent pas de substances abrasives ni fibreuses.
Avantages
• Système robuste grâce à l'utilisation de pompes multicellulaires en acier inoxydable de la gamme MVIE avec convertisseurs de fréquence intégrés, refroidis par air
• Large palette de réglages possibles
• Détection de la marche à sec intégrée avec coupure automatique en cas de manque d'eau grâce à un diagramme caractéristique de l'électronique de régulation du moteur
• Installations spécifiques aux clients sur demande
Conception
• 2-4 pompes par installation
• Service de régulation continue par les pompes avec un convertisseur de fréquence intégré
• Composants en contact avec le fluide résistants à la corrosion
• Socle galvanisé avec amortisseur de vibration réglable en hauteur permettant l'isolation contre les bruits d'impact
• Tubage en acier inoxydable 1.4571
• Robinet d'arrêt à bille et réducteur/robinet d'arrêt à boisseau sur chaque pompe, côté refoulement et côté aspiration
• Clapet anti-retour, côté refoulement
• Réservoir sous pression à membrane 8 l, PN16, côté refoulement
• Capteur de pression, côté de pression de sortie
• Manomètre (côté pression d'alimentation) disponible en option
• Manomètre (côté pression de sortie)
• Protection contre le manque d'eau disponible en option
Caractéristiques techniques
• Alimentation réseau 3~400 V, 50/60 Hz, en fonction du modèle éga- lement 1~230 V, 50/60 Hz
• L'installation répond à DIN 1988 (EN 806)
• Protection côté réseau A, AC 3 conformément à la puissance du moteur et aux directives EVU
• Tuyauterie en acier inoxydable
• Température du fluide max. 60 °C
• Pression de service 16 bars
• Pression d'alimentation 10 bars
• Diamètres nominaux de raccordement R/Rp 2 - DN 150
• Indice de protection IP 54
• Hauteur max (HMT) : 150 m
• Débit max : 560 m3/h
