Module de surpression collectif, surpresseur

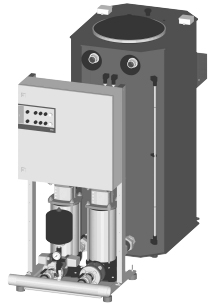

Wilo FLA COMPACT-2 HELIX V

Présentation

• Groupe de surpression pour distribution d'eau d'extinction d'incendie selonDIN 14462 pour raccordement direct
• Avec 2 pompes multicellulaires verticales en acier inoxydable à moteur ventilé, modèle non auto-amorçant et à moteur ventilé et réservoir de stockage

Applications

• Distribution d'eau automatique pour installations de protection contre l'incendie avec robinets muraux de type « F » dans les bâtiments d'habitation, de bureaux et publics, les hôtels, les hôpitaux, les centres commerciaux ainsi que les bâtiments industriels

Avantages

• Installation compacte avec 1-2 pompe(s) multicellulaire(s) en acier inoxydable de la série Helix V selon DIN 1988 et DIN 14462 (redondance pour système à doubles pompes)
• Système complet avec un réservoir rond (homologué pour l'eau potable) et pouvant être raccordé directement sur le raccord d'aspiration de la pompe
• Puissance hydraulique de la série jusqu'à 18 m3/h pour une hauteur manométrique de 100 m
• Réglage sans problème et fiabilité grâce au coffret de commande FLA (contrôle par le TÜV)
• Ecoulement de dérivation préréglé, pour la protection de pompe en cas de faible débit

Conception

• 2 pompes de la gamme Helix V 16, 22, avec moteurs IE2
• Pilotage automatique des pompes via un organe de commande FLA
• Composants au contact du fluide résistants à la corrosion
• Cadre de base en acier galvanisé avec amortisseurs de vibration réglables en hauteur pour l'isolation contre les bruits d'impact
• Tuyauterie en acier inoxydable 1.4301
• Vanne d'arrêt côté refoulement
• Vanne d'arrêt entre la pompe et le réservoir de stockage
• Clapet anti-retour, côté pression de sortie
• Vanne préréglée à la sortie de la pompe pour un flux de dérivation minimum
• Interrupteur à pression, côté refoulement
• Manomètre, côté refoulement
• Réservoir sous pression à membrane 8L, PN16, côté refoulement  réservoir de stockage à l'atmosphère aérée conformément à DIN 14462 avec passage libre selon EN 13077, type AB conformément à DIN EN 1717
• Réservoir PEHD rond avec indicateur de niveau d'eau


Caractéristiques techniques

• Alimentation réseau : 3~400 V, 50 Hz
• Température du fluide : 50°C max
• Pression nominale : 16 bars
• Pression de service jusqu'à : 16 bars
• Pression d'alimentation du réservoir de stockage : < 1 bar
• Diamètre nominal de raccordement côté pression R 21/2" - R 3"
• Diamètre nominal de raccordement de vanne à flotteur dans le réservoir de stockage 2 x G2"
• Hauteur max (HMT) : 142 m
• Débit max : 30 m3/h
