Module de surpression collectif, surpresseur

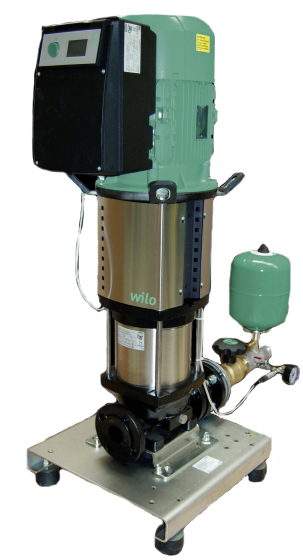

Wilo SIBOOST SMART 1 HELIX VE

Présentation
• Installation de distribution d'eau à haut rendement (non auto-amorçante) prête à brancher possédant une pompe multicellulaire verticale en acier inoxydable à moteur ventilé de la gamme Helix VE

Applications
• Distribution d'eau entièrement automatique, en mode alimentation, depuis le réseau d'eau public ou un réservoir de stockage
• Pompage d'eau potable et sanitaire, d'eau de refroidissement, d'eau d'extinction (sauf pour installations de protection contre l'incendie selon la norme DIN 14462 et avec autorisation des autorités de protection anti-incendie) ou d'autres eaux sanitaires qui n'attaquent pas chimiquement ni mécaniquement les matériaux utilisés et qui ne contiennent pas de substances abrasives ou à fibres longues

Avantages
• Système robuste avec l'utilisation de pompes multicellulaires en acier inoxydable de la gamme Helix VE avec convertisseur de fréquence, refroidi par air, intégré
• Hydraulique de pompe à haut rendement
• Large palette de réglages possibles du convertisseur de fréquence, de 25 Hz à 60 Hz max. (suivant la version)
• Protection moteur intégrée par thermistance (CPT)

Conception
• 1 pompe de la gamme Helix VE 2 à Helix VE 52 avec moteur normalisé équivalent IE4 et régulation continue avec le convertisseur de fréquence intégré
• Bâti de base en acier galvanisé avec amortisseurs de vibration réglables en hauteur pour l'isolation contre les bruits d'impact
• Les pièces au contact du fluide sont résistantes à la corrosion
• Tubage en acier inoxydable 1.4301
• Vanne d'arrêt, côté refoulement
• Clapet anti-retour, côté refoulement
• Réservoir sous pression à membrane 8 l, PN16, côté refoulement
• Manomètre, côté refoulement
• En option avec protection contre le manque d'eau et manomètre, côté aspiration

Caractéristiques techniques
• Alimentation réseau 3~400 V ± 10 %, 50 Hz ; 3~380/440 V ±10 %, 60 Hz
• Température max. du fluide +50 °C (+70 °C en option)
• Température ambiante max. 40 °C
• Pression de service 16 bar (25 bar en option)
• Pression d'alimentation 10 bars
• Diamètres nominaux de raccordement côté pression de sortie R 1¼" - R 1½"
• Diamètres nominaux de raccordement côté alimentation Rp 1¼" - Rp 2"
• Plage de vitesse de rotation de 1 500 à 3 770 tr/min
• Classe de protection : IP 54
• Protection par fusible coté réseau A, AC 3 selon la puissance du moteur et les directives EVU
• Fluides véhiculés admissibles (autres fluides sur demande) :
• Eau potable et eau chaude sanitaire
• Eau de refroidissement
• Eau d'extinction d'incendie Remarque sur les fluides : Fluides admissibles : eaux qui n'attaquent pas les matériaux employés (attaque chimique ou mécanique) et ne contiennent aucune substance abrasive ou à fibres longues
• Hauteur max (HMT) : 140 m
• Débit max : 90 m3/h
