Groupe de surpression collectif, surpresseur

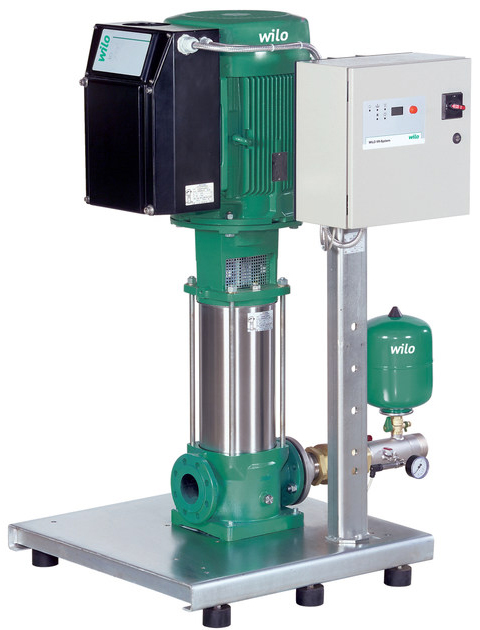

Wilo COMFORT-VARIO COR-1 MVIE.../VR

Présentation

• Installation de distribution d'eau avec une pompe multicellulaire non auto-amorçante avec convertisseur de fréquence intégré et appareil de régulation Vario VR pour les moteurs à partie de 7,5 kW

Applications

• Distribution d'eau entièrement automatique, en mode alimentation, depuis le réseau d'eau public ou une cuve
• Pompage d'eau potable et sanitaire, d'eau de refroidissement, d'eau d'extinction (sauf pour installations de protection contre l'incendie selon la norme DIN 14462 et avec autorisation des autorités de protection anti-incendie) ou d'autres eaux sanitaires qui n'attaquent pas chimiquement ni mécaniquement les matériaux utilisés et qui ne contiennent pas de substances abrasives ou à fibres longues

Avantages

• Système robuste grâce à l'utilisation de pompes multicellulaires en acier inoxydable de la gamme MVIE avec convertisseur de fréquence, refroidi par air, intégré
• Très grande palette de réglages du convertisseur de fréquence
• Protection moteur intégrée par thermistance (CPT)
• Détection du fonctionnement à sec intégrée avec arrêt automatique en cas de manque d'eau grâce à un diagramme caractéristique de l'électronique de régulation du moteur

Conception

• Bâti de base : en acier galvanisé et équipé d'amortisseurs de vibration, réglables en hauteur, pour une isolation élevée contre les bruits d'impact
• Tuyauterie : tuyauterie complète en acier inoxydable côté refoulement, adaptée au raccordement de tous les matériaux de tuyauterie utilisés dans les installations ; la tuyauterie doit être dimensionnée en fonctions des performances hydrauliques complètes du groupe de surpression
• Pompes : utilisation de respectivement 1 pompe des gammes MVIE 16.., 32.., 52.., 70.., ou 95.. (puissance du moteur de 22 kW
max.) ; le convertisseur de fréquence refroidi par air et adapté au moteur de la pompe permet à toutes les pompes de ces gammes une régulation continue entre 25 Hz et 65 Hz max. ; tous les composants
de la pompe en contact avec le fluide sont en acier inoxydable.
• Robinetterie : côté refoulement, chaque pompe est équipée d'une vanne d'arrêt certifiée DVGW et d'un clapet anti-retour avec
homologation DVGW
• Réservoir sous pression à membrane : 8 l/PN16 logé sur le côté pression de sortie, avec une membrane en caoutchouc butyle, apte au contact alimentaire, équipé d'un robinet d'isolement permettant des contrôles et des inspections avec vidange et robinetterie de débit selon DIN 4807


Caractéristiques techniques

• Alimentation réseau 3~400 V ± 10 %, 50 Hz ; 3~380 V ±10 %, 60 Hz (autres exécutions sur demande)
• Température max. du fluide : 50°C (70°C en option)
• Température ambiante max. : 40 °C
• Pression de service : 16 bar
• Pression d'alimentation : 10 bar
• Diamètre nominal de raccordement côté alimentation : DN 100
• Diamètre nominal de raccordement côté refoulement : DN 100
• Classe de protection IP 54 (appareil de régulation VR)
• Protection par fusible coté réseau A, AC 3 conformément à la puissance du moteur et aux directives EVU
• Hauteur max (HMT) : 105 m
• Débit max : 165 m3/h
