Présentation

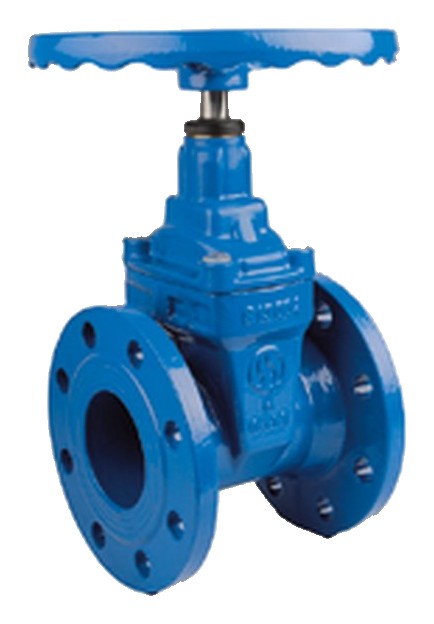

• La vanne à opercule Sferaco 185 est conçue pour l'isolement et la sectionnement de canalisations d'eau potable ou d'eau brute
• Elle est équipée d'un opercule en élastomère EPDM agréé ACS assurant une parfaite étanchéité dans les réseaux sous pression
• Ce modèle à brides présente un écartement normalisé selon la norme DIN 3202 F5 pour faciliter le remplacement sur les installations existantes
• Sa conception avec fermeture sens horaire permet un repérage aisé du sens de manoeuvre sur les réseaux enterrés ou aériens
• Le système est dimensionné pour des pressions nominales jusqu'à 16 bar selon les diamètres, garantissant une utilisation fiable en distribution d'eau
Applications
• Réseaux de distribution d'eau potable en milieu urbain ou industriel
• Réseaux d'irrigation et d'arrosage sous pression en agriculture
• Boucles d'eau industrielle pour procédés de refroidissement ou de lavage
• Réseaux enterrés de transport d'eau brute vers les stations de traitement
• Installations de génie climatique avec circulation d'eau froide ou tempérée
Avantages
• Fermeture sens horaire assurant une homogénéité de manoeuvre sur les réseaux d'eau
• Oppercule en EPDM agréé ACS offrant une compatibilité avec l'eau destinée à la consommation humaine
• Écartement normalisé DIN 3202 F5 simplifiant les opérations de remplacement sur canalisations existantes
• Large plage de diamètres du DN 40 au DN 400 permettant d'équiper des réseaux de diverses capacités
• Possibilité de fonctionnement en PN10 ou PN16 selon le diamètre pour optimiser le coût d'installation
Conception
• Corps et chapeau en fonte revêtue intérieure et extérieure assurant une bonne résistance à la corrosion
• Oppercule entièrement vulcanisé en EPDM pour une étanchéité totale en position fermée
• Brides percées suivant la normalisation de raccordement des canalisations pour DN 40 à DN 400
• Mécanisme de manoeuvre adapté à l'utilisation par volant, carré de fontainier ou rallonge
• Écartement entre brides conforme à la norme DIN 3202 F5 pour tous les diamètres disponibles
Caractéristiques techniques
• Diamètre nominal mini : 40 mm
• Diamètre nominal maxi : 400 mm
• Pression nominale PN10 : 10 bar
• Pression nominale PN16 : 16 bar
• Écartement DN 40 : 240 mm
• Écartement DN 100 : 300 mm
• Écartement DN 200 : 400 mm
• Écartement DN 300 : 500 mm
• Écartement DN 400 : 600 mm
• Passage intégral DN 40 : 40 mm
• Passage intégral DN 100 : 100 mm
• Passage intégral DN 200 : 200 mm
• Passage intégral DN 300 : 300 mm
• Plage de température d'utilisation : 0 à 80 °C
• Nombre de versions de pression par diamètre : 2 unités
