Présentation

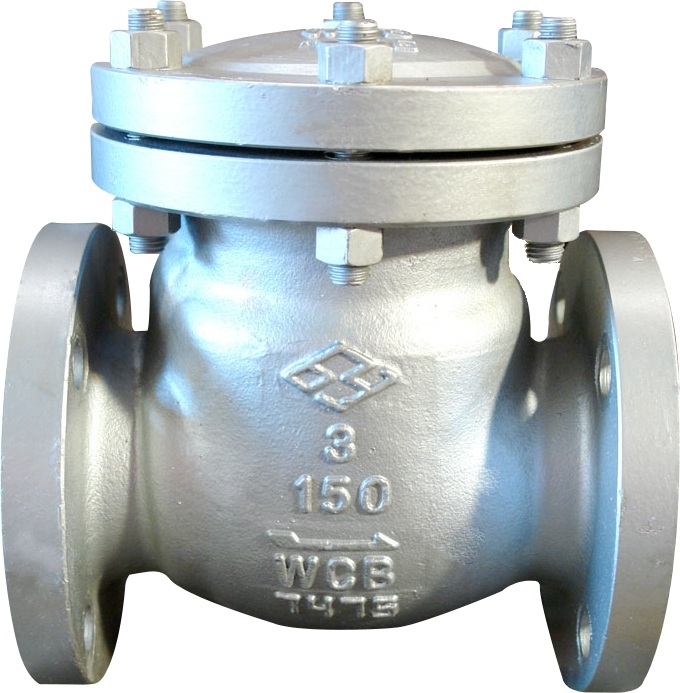

• Le clapet à battant Sferaco FORGEE 373 BRIDES est conçu pour l'isolement unidirectionnel et la protection des réseaux de fluides industriels
• Il permet de sécuriser le refoulement sur les réseaux d'eau, de gasoil, de vapeur et de procédés pétrochimiques
• Ce modèle à passage intégral limite les pertes de charge dans les canalisations pressurisées
• Sa conception en acier moulé à brides normalisées facilite l'installation sur les réseaux neufs ou existants
• Le système est adapté aux montages horizontaux ou verticaux avec fluide ascendant sous haute pression
Applications
• Réseaux d'eau industriels sous pression jusqu'à 50 bars
• Installations de transport de gasoil et d'hydrocarbures
• Lignes de vapeur dans l'industrie et la pétrochimie
• Réseaux des industries pétrolières et gazières
• Installations en zones ATEX 1, 2, 21 et 22
Avantages
• Passage intégral limitant les pertes de charge dans le réseau
• Large plage de température de service de -29 °C à +425 °C
• Compatibilité avec les normes ASME B16.05 et ASME B16.10 pour le raccordement et l'écartement
• Certification ATEX Groupe II catégorie 2G/2D pour une utilisation en atmosphères explosives
• Possibilité d'obtenir un certificat matière 3.1 et une certification NACE MR01-75
Conception
• Corps en acier moulé ASTM A216 WCB adapté aux fortes pressions
• Chapeau boulonné en acier ASTM A216 WCB assurant une bonne tenue mécanique
• Battant en acier ASTM A216 WCB revêtu A182 F6 en inox 410 pour une meilleure résistance à l'usure
• Siège en acier ASTM A105 avec revêtement stellite pour une étanchéité durable
• Joint de chapeau en inox 304 et graphite garantissant la tenue en haute température
Caractéristiques techniques
• Pression de service Fig. 373 : 20 bars
• Pression de service Fig. 374 : 50 bars
• Plage de température de service : -29 °C à 425 °C
• Diamètre nominal minimal : 50 mm
• Diamètre nominal maximal : 400 mm
• Écartement pour DN50 Fig. 373 : 203 mm
• Écartement pour DN400 Fig. 373 : 864 mm
• Écartement pour DN50 Fig. 374 : 267 mm
• Écartement pour DN400 Fig. 374 : 864 mm
• Classe de brides Fig. 373 : 150
• Classe de brides Fig. 374 : 300
• Pression de service ATEX : 20 à 50 bars selon la figure
• Nombre de catégories ATEX couvertes : 4 zones (1, 2, 21, 22)
• Surplus pour certificat 3.1 : 10 € par diamètre nominal
• Année de directive équipements sous pression : 2014 (2014/68/UE)
