Présentation

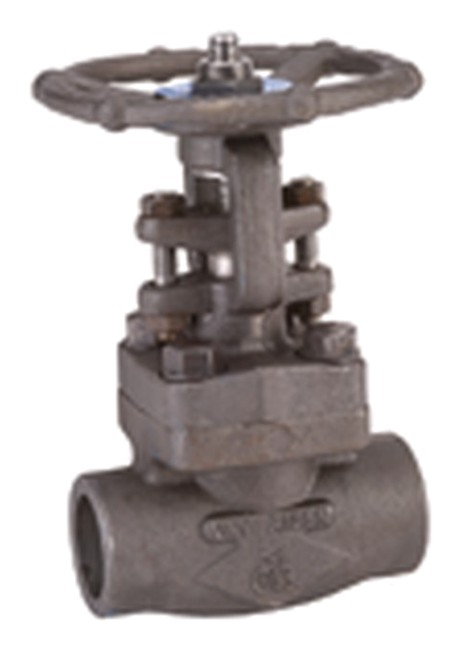

• Le robinet vanne Sferaco 120 est conçu pour l'isolement et la manœuvre de lignes de fluides industriels haute pression
• Il est équipé d'un corps en acier forgé A350 LF2 garantissant une excellente tenue mécanique et une résistance élevée à la pression
• Ce modèle à chapeau boulonné et passage standard assure une section de circulation adaptée aux réseaux de process et d'utilités
• Sa tige montante en inox 316 facilite la visualisation de la position d'ouverture et offre une grande fiabilité de manœuvre
• Le système de siège en inox 316 stellité associé à un joint de chapeau inox 316 avec graphite spiralé assure une étanchéité durable même à haute température
Applications
• Réseaux de process industriels nécessitant des robinets d'isolement haute pression
• Installations de chauffage industriel et de production de vapeur jusqu'à 425 °C
• Lignes de fluides liquides ou gazeux dans la pétrochimie et la chimie
• Réseaux d'utilités en centrales thermiques et installations d'énergie
• Circuits frigorifiques et cryogéniques modérés jusqu'à -46 °C en environnement industriel
Avantages
• Résistance élevée à la pression avec un niveau de service admissible jusqu'à 255 bar selon la version
• Large plage de température de service de -46 °C à +425 °C adaptée aux applications sévères
• Matériaux inoxydables au niveau de l'opercule, de la tige et du siège pour une meilleure durabilité en milieu corrosif
• Étanchéité renforcée grâce au joint de chapeau inox 316 avec graphite spiralé et au siège stellité
• Multiples types de raccordements disponibles, à brides, à souder ou femelle-femelle, pour une intégration sur de nombreuses installations
Conception
• Corps et chapeau en acier forgé A350 LF2 pour une tenue mécanique renforcée
• Opercule en acier inoxydable A182 F316 assurant une résistance accrue à la corrosion
• Joint de chapeau en inox 316 avec graphite spiralé pour une étanchéité fiable à haute température
• Siège en inox 316 avec rechargement stellité pour limiter l'usure en service intensif
• Tige montante en inox 316 permettant une identification visuelle de la position de la vanne
Caractéristiques techniques
• Pression de service Class 150 : 20 bar
• Pression de service Class 300 : 50 bar
• Pression de service Class 400 : 136 bar
• Pression de service Class 1200 : 255 bar
• Diamètre nominal minimum : 15 mm
• Diamètre nominal maximum : 50 mm
• Écartement version Class 150 DN 15 : 108 mm
• Écartement version Class 150 DN 50 : 178 mm
• Écartement version Class 300 DN 15 : 140 mm
• Écartement version Class 300 DN 50 : 216 mm
• Écartement version Class 400 DN 15 : 90 mm
• Écartement version Class 400 DN 50 : 150 mm
• Écartement version Class 1200 DN 15 : 90 mm
• Écartement version Class 1200 DN 50 : 150 mm
• Température de service Class 150 et Class 300 : -29 °C à +425 °C
• Température de service Class 400 et Class 1200 : -46 °C à +425 °C
