Présentation

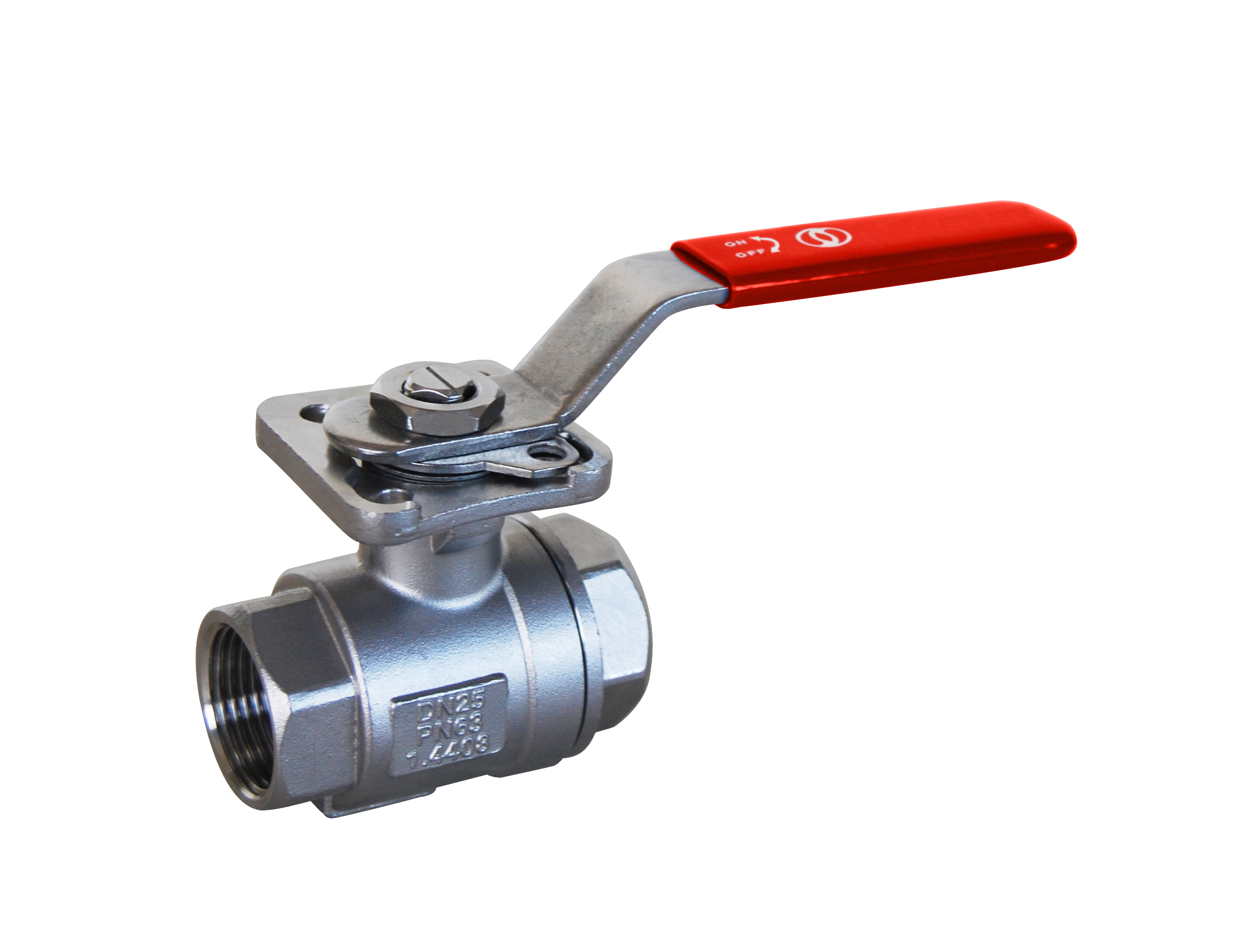

• La vanne à sphère Sferaco SPHERE ACIER INOX 733 Femelle - femelle est conçue pour l'isolement et la régulation de circuits de fluides industriels
• Elle est équipée d'un corps et d'une sphère en acier inoxydable moulé de qualité EN 1.4408, garantissant une excellente résistance à la corrosion
• Ce modèle à passage intégral limite les pertes de charge et permet un débit optimisé dans les installations de process
• Sa poignée cadenassable en acier inoxydable assure une manoeuvre sûre ainsi qu'un verrouillage fiable en position ouverte ou fermée
• Le système d'étanchéité avec sièges en matériau hautes performances et joint torique FKM permet une utilisation jusqu'à 63 bars et 200 °C selon les versions
Applications
• Isolation et manoeuvre de circuits de vapeur jusqu'à 11 bars dans des installations industrielles
• Réseaux de fluide caloporteur pour applications solaires haute température avec sièges chargés graphite
• Distribution d'oxygène dans des réseaux propres avec modèle dégraissé livré en sachet hermétique
• Installations de process nécessitant une vanne à sphère inox pour produits alimentaires ou fluides corrosifs
• Équipements nécessitant une interface d'automatisation grâce à la platine ISO 5211 pour motorisation
Avantages
• Passage intégral permettant de réduire les pertes de charge et d'optimiser le débit du fluide
• Construction tout inox avec corps, sphère et axe en acier inoxydable pour une grande durabilité en environnements agressifs
• Double système antistatique offrant une sécurité accrue dans les atmosphères potentiellement explosives
• Poignée cadenassable facilitant le verrouillage de la position de la vanne pour des raisons de sécurité ou d'exploitation
• Platine ISO 5211 intégrée sur la version 733 permettant un montage aisé d'actionneurs de manoeuvre
Conception
• Corps et sphère en acier inoxydable EN 1.4408 adaptés aux applications industrielles sous pression
• Axe inéjectable en acier inoxydable 316 selon ASTM A276 pour éviter toute éjection accidentelle sous pression
• Sièges en TFM 1600 ou PTFE chargé graphite ou verre selon les versions pour une étanchéité renforcée
• Joints de corps et presse-étoupe en PTFE avec joint torique FKM pour une tenue en température jusqu'à 200 °C
• Platine ISO 5211 et poignée cadenassable en acier inoxydable ASTM A182 F304 avec finition rouge pour la version 733
Caractéristiques techniques
• Pression de service PS : 63 bars
• Pression vapeur maximale : 11 bars
• Plage de température de service : -20 °C à 200 °C
• Diamètre nominal minimal : 0,5 pouce
• Diamètre nominal maximal : 3 pouces
• Passage interne minimal : 11,6 mm
• Passage interne maximal : 76 mm
• Écartement minimal : 50,8 mm
• Écartement maximal : 163,7 mm
• Certification ATEX zones : 1, 2, 21 et 22
• Code version platine ISO 5211 1/2 pouce : 733004
• Code version platine ISO 5211 3 pouces : 733011
