Présentation

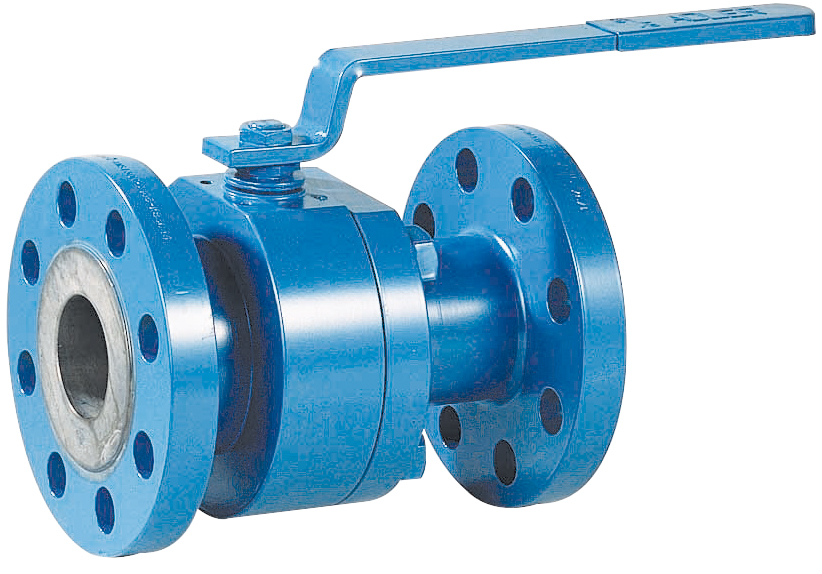

• La vanne Sferaco 758 est conçue pour le sectionnement précis de fluides industriels sur des réseaux soumis à des pressions élevées
• Équipée d'un passage intégral, elle limite les pertes de charge et garantit une circulation optimale du fluide
• Ce modèle en acier ASTM A105N est raccordé à brides PN25 selon l'écartement EN558 Série 1
• Sa conception à deux pièces à brides permet une maintenance facilitée et une excellente tenue mécanique
• Le système d'étanchéité est étudié pour assurer une sécurité maximale en service continu dans des installations exigeantes
Applications
• Sectionnement de fluides dans les réseaux de procédés chimiques et pharmaceutiques
• Isolation de lignes dans les installations pétrochimiques et industrielles haute pression
• Manoeuvre de circuits de vapeur ou de liquides sous pression dans l'industrie
• Utilisation sur réseaux de fluides corrosifs compatibles avec l'acier et les sièges adaptés
• Intégration dans des skids et ensembles de robinetterie sur tuyauteries à brides
Avantages
• Passage intégral limitant les pertes de charge et favorisant un débit élevé
• Pression de service jusqu'à 50 bars pour les diamètres courants, adaptée aux réseaux haute pression
• Raccordement à brides normalisé PN25 facilitant l'intégration sur les installations existantes
• Construction en acier ASTM A105N offrant une excellente résistance mécanique
• Gamme de diamètres étendue du DN15 au DN100 pour couvrir de nombreuses applications
Conception
• Corps en acier ASTM A105N usiné pour montage à brides PN25
• Configuration à deux pièces boulonnées assurant la tenue à la pression et la maintenabilité
• Passage intégral dimensionné pour des passages de 15 mm à 101 mm selon le diamètre nominal
• Écartements normalisés EN558 Série 1 de 140 mm à 305 mm suivant le diamètre
• Conception compatible avec des options de manoeuvre par levier ou actionneur selon les besoins
Caractéristiques techniques
• Matière du corps : acier ASTM A105N
• Pression de service PS : 50 bars
• Raccordement : brides PN25
• Diamètre nominal minimum : 15 mm
• Diamètre nominal maximum : 100 mm
• Passage minimum interne : 15 mm
• Passage maximum interne : 101 mm
• Écartement minimum : 140 mm
• Écartement maximum : 305 mm
• Diamètre 15 écartement : 140 mm
• Diamètre 20 écartement : 151 mm
• Diamètre 25 écartement : 165 mm
• Diamètre 40 écartement : 191 mm
• Diamètre 50 écartement : 216 mm
• Diamètre 65 écartement : 241 mm
