Présentation

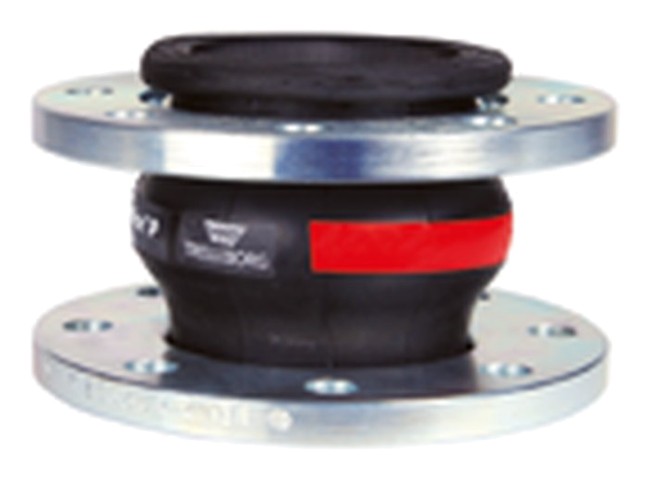

• Le manchon compensateur Sferaco 1561 EPDM ACS rouge/blanc est conçu pour l'absorption des mouvements et des vibrations sur les réseaux d'eau potable
• Il est équipé de brides tournantes en acier zingué bichromaté ou en acier inoxydable 316 selon les versions
• Ce modèle intègre une armature en fils synthétiques assurant une tenue mécanique élevée sous pression
• Sa conception en EPDM certifié ACS garantit la compatibilité avec l'eau destinée à la consommation humaine
• Le système est dimensionné pour une installation sur tuyauteries normalisées PN 10/16 avec une longueur de 130 mm
Applications
• Compensation des dilatations thermiques sur réseaux d'eau potable chaude ou froide
• Réduction des vibrations générées par les pompes et équipements rotatifs sur les canalisations
• Raccordement flexible de tuyauteries en acier ou en acier inoxydable en bâtiments tertiaires et industriels
Avantages
• Compatibilité eau potable grâce à la qualité EPDM certifiée ACS
• Brides tournantes facilitant l'alignement et le montage sur les réseaux existants
• Absorption efficace des mouvements axiaux et des vibrations limitant les contraintes sur les tuyauteries
Conception
• Brides tournantes en acier zingué bichromaté ou en acier inoxydable 316 suivant les configurations
• Bague de maintien en acier carbone assurant le serrage et l'étanchéité du manchon
• Armature interne réalisée en fils synthétiques pour résister aux pressions de service jusqu'à 16 bars
Caractéristiques techniques
• Pression de service max : 16 bars
• Pression nominale : 10/16 bars
• Longueur standard : 130 mm
• Plage de température de service : -25 °C à +90 °C
• Diamètre nominal min : 25 mm
• Diamètre nominal max : 300 mm
• Brides acier zingué bichromaté : du DN 25 au DN 300
• Brides acier inoxydable 316 disponibles : 1 version
• Conformité directive équipements sous pression : 2014/68/UE
• Certificat matière 3.1 disponible : 1 option payante
• Longueur de manche constante : 130 mm sur tous les diamètres
• Coefficient de pression de service eau potable : 10 bars à 16 bars
• Température mini de stockage recommandée : -25 °C
• Nombre de trous de fixation suivant EN 1092-1 : 1 normalisation
