Présentation

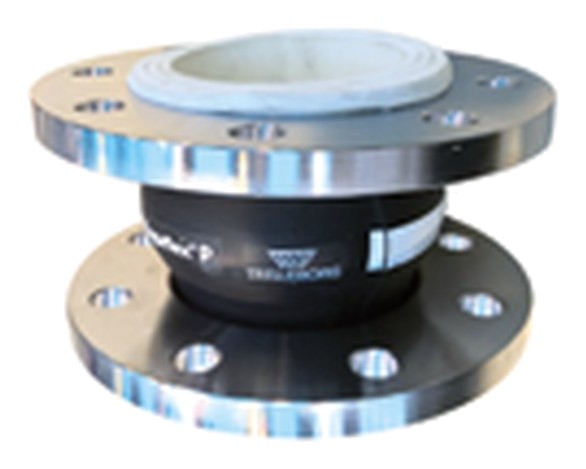

• Le compensateur de dilatation Sferaco 1565 NBR alimentaire (FDA) - Blanc est conçu pour l'absorption des mouvements et des vibrations sur les réseaux de transfert de fluides alimentaires
• Il permet de compenser les dilatations thermiques et les désalignements légers entre brides dans les installations de graisses, huiles et produits alimentaires
• Ce modèle utilise un caoutchouc NBR blanc conforme aux exigences de la Food and Drug Administration pour le contact avec les denrées alimentaires
• Sa construction à brides acier zingué ou inox assure une intégration simple sur les canalisations normalisées de diamètre 50 mm à 300 mm
• Le système supporte des pressions de service jusqu'à 16 bars et une plage de températures de -25°C à +90°C pour les applications industrielles et agroalimentaires
Applications
• Réseaux de transfert de produits alimentaires liquides dans l'industrie agroalimentaire
• Lignes de pompage de graisses et d'huiles végétales ou animales
• Installations de conditionnement et de remplissage de denrées liquides
• Réseaux de process nécessitant la réduction des vibrations de tuyauteries
• Lignes de distribution d'eau de process compatible avec le NBR alimentaire
Avantages
• Conformité alimentaire grâce au caoutchouc NBR blanc répondant aux exigences de la Food and Drug Administration
• Deux versions de brides disponibles, en acier zingué ou en inox, pour s'adapter aux environnements corrosifs ou exigeants
• Plage de températures de service de -25°C à +90°C permettant une utilisation sur de nombreux procédés thermiques
• Pression de service jusqu'à 16 bars selon le diamètre nominal pour une utilisation sur réseaux industriels
• Longueur standard de 130 mm facilitant le remplacement sur des installations existantes
Conception
• Corps en caoutchouc NBR blanc de qualité alimentaire moulé
• Brides percées selon les pressions nominales 10 ou 16 pour montage sur tuyauteries normalisées
• Exécution avec diamètre nominal de 50 mm à 300 mm couvrant les principaux réseaux de process
• Version à brides acier zingué pour les environnements standards et version à brides inox pour les ambiances corrosives
• Construction monobloc permettant l'absorption des mouvements axiaux et transversaux de la tuyauterie
Caractéristiques techniques
• Diamètre nominal min : 50 mm
• Diamètre nominal max : 300 mm
• Longueur totale : 130 mm
• Pression de service jusqu'au DN150 : 16 bars
• Pression de service à partir du DN200 : 10 bars
• Pression nominale DN50 à DN150 : 10/16 bars
• Pression nominale DN200 à DN300 : 10 bars
• Température de service min : -25°C
• Température de service max : +90°C
• Nombre de versions de brides : 2
• Nombre de diamètres disponibles : 9
• Code bride acier zingué DN50 : 1565051
• Code bride acier zingué DN300 : 1565301
• Code bride inox DN50 : 1565050
• Code bride inox DN300 : 1565300
