Présentation

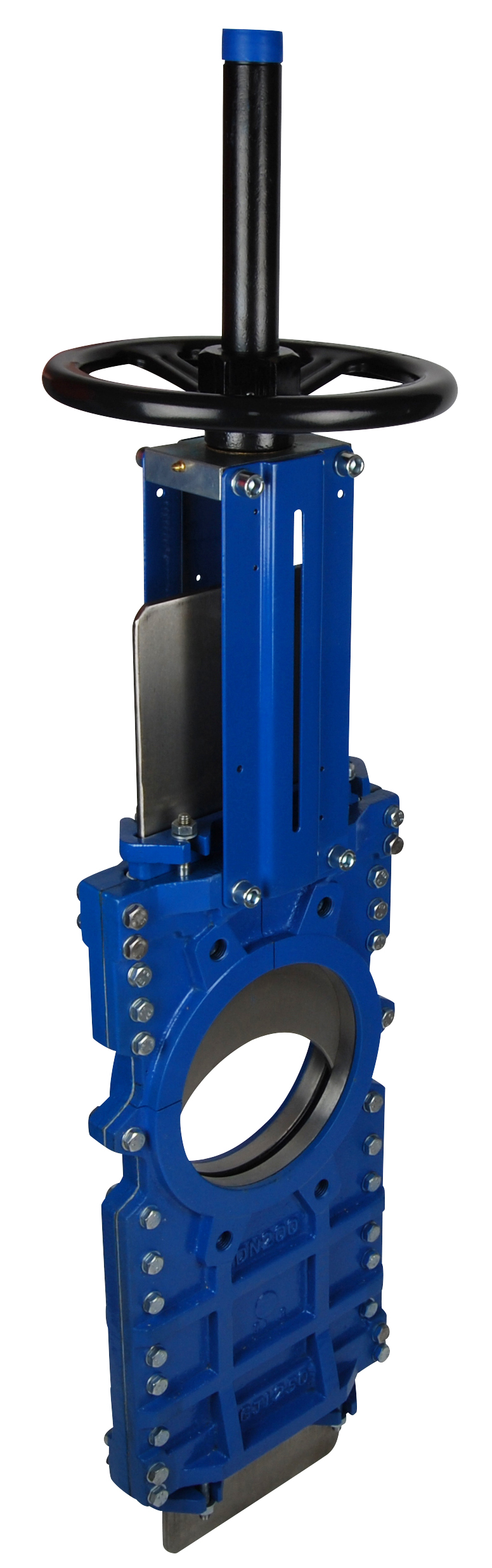

• La vanne à guillotine Sferaco 179 est conçue pour l'isolement et la régulation de fluides chargés ou pâteux dans les installations industrielles
• Équipée d'un corps en fonte EN GJL-250 avec siège en élastomère EPDM, elle assure une étanchéité fiable dans les deux sens de passage
• Ce modèle dispose d'une pelle traversante en acier inoxydable ASTM A182 F304 adaptée aux fluides abrasifs, poudreux ou cristallisants
• Sa conception avec tige montante en acier inoxydable 304 et presse-étoupe à tresse en PTFE limite fortement les risques de fuites externes
• Le système est normalisé PN10 ou PN10/16 selon le diamètre nominal et est testé suivant la norme ISO 5208 pour garantir la sécurité d'exploitation
Applications
• Usage en papeterie pour l'isolement et la régulation de pâtes à papier et effluents chargés
• Utilisation dans l'industrie chimique pour les produits poudreux, cristallisants ou légèrement corrosifs compatibles EPDM
• Exploitation en secteur vinicole pour la distribution de moûts et de liquides chargés de particules
• Implantation en cimenterie pour le transfert de poudres, boues et mélanges abrasifs
• Intégration sur réseaux industriels nécessitant une vanne à guillotine à étanchéité bidirectionnelle jusqu'à 130 °C
Avantages
• Étanchéité bidirectionnelle assurant une sécurité de service accrue dans les deux sens d'écoulement
• Matériaux de construction en fonte et acier inoxydable garantissant une bonne résistance mécanique et à la corrosion
• Presse-étoupe avec tresse en PTFE et joint torique FKM limitant les fuites et réduisant les besoins de maintenance
• Pas de zone de rétention afin de limiter les dépôts de produit et de faciliter le nettoyage des conduites
• Large plage de température de service de -15 °C à +130 °C permettant une utilisation sur de nombreux procédés industriels
Conception
• Corps en fonte EN GJL-250 dimensionné pour des pressions de service jusqu'à 10 bar selon le diamètre nominal
• Pelle traversante en acier inoxydable ASTM A182 F304 adaptée au passage de fluides chargés et de produits abrasifs
• Siège en élastomère EPDM assurant l'étanchéité sur une plage de température de -15 °C à +130 °C
• Tige montante en acier inoxydable 304 permettant une visualisation directe de la position d'ouverture de la vanne
• Fouloir en fonte EN GJS-400-15 et presse-étoupe composé d'une tresse en PTFE et d'un joint torique FKM pour une étanchéité dynamique
• Raccordement par brides normalisées PN10 ou PN10/16 suivant les diamètres nominaux de DN50 à DN600
• Conception conforme à la directive 2014/68/UE article 4 paragraphe 3 et essais réalisés suivant la norme ISO 5208
Caractéristiques techniques
• Diamètre nominal minimum : 50 mm
• Diamètre nominal maximum : 600 mm
• Pression de service PS DN50 à DN125 : 10 bar
• Pression de service PS DN150 : 8 bar
• Pression de service PS DN200 à DN300 : 8 bar
• Pression de service PS DN350 à DN400 : 4 bar
• Pression de service PS DN450 à DN600 : 3 bar
• Pression nominale PN DN50 à DN150 : 10/16 bar
• Pression nominale PN DN200 à DN600 : 10 bar
• Température de service : -15 °C à +130 °C
• Écartement DN50 à DN65 : 40 mm
• Écartement DN80 à DN125 : 50 mm
• Écartement DN150 à DN200 : 60 mm
• Écartement DN250 à DN300 : 70 mm
• Écartement DN350 : 96 mm
• Écartement DN400 : 100 mm
• Écartement DN450 : 106 mm
• Écartement DN500 à DN600 : 110 mm
• Prix indicatif DN50 : 578,00 € hors taxes
• Prix indicatif DN600 : 21 624,00 € hors taxes
