Présentation

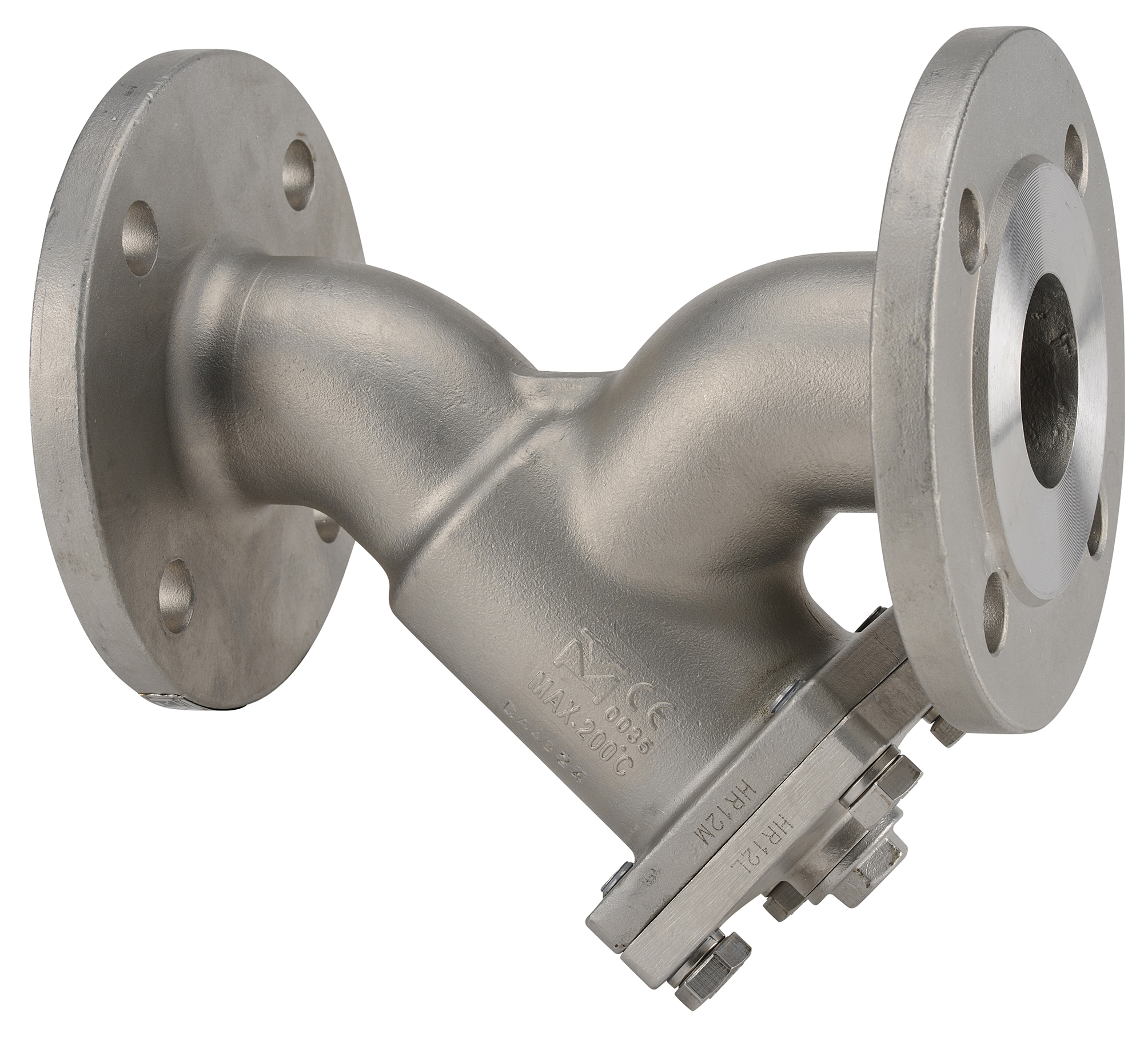

• Le filtre en Y Sferaco 240L est conçu pour la protection et la filtration des réseaux hydrauliques et de process basse température
• Il permet la rétention des particules solides grâce à un tamis en inox adapté aux applications industrielles exigeantes
• Ce modèle est équipé d'un bouchon de purge taraudé haute pression facilitant les opérations de nettoyage et de maintenance
• Sa conception en acier inoxydable moulé et ses joints spécifiques basse température assurent une tenue mécanique et une étanchéité fiables
• Le système est dimensionné pour des pressions de service jusqu'à 16 bars et des températures de -40 °C à +200 °C
Applications
• Filtration sur réseaux chimiques et pharmaceutiques en milieu industriel
• Protection des équipements dans les industries pétrochimiques et de process
• Filtration sur installations hydrauliques haute pression
• Traitement d'air comprimé et protection des réseaux d'air industriel
Avantages
• Adapté aux basses températures jusqu'à -40 °C grâce à un joint de chapeau spécifique
• Construction en inox EN 1.4408 offrant une excellente résistance à la corrosion
• Compatibilité avec la directive des équipements sous pression pour liquides et gaz du groupe 1
• Certification ATEX possible pour une utilisation en zones 1, 2, 21 et 22
• Montage horizontal ou vertical avec fluide descendant pour une intégration aisée dans les réseaux
Conception
• Corps et chapeau en inox EN 1.4408 moulé
• Chapeau boulonné avec bouchon de purge taraudé haute pression
• Joint de chapeau en matériau TFM spécifique à la version 240L
• Tamis en inox ASTM A182 F316 pour une meilleure tenue à la corrosion
• Raccordement à brides PN16 conforme aux standards industriels
Caractéristiques techniques
• Pression de service PS : 16 bars
• Pression nominale PN : 16
• Plage de températures de service : -40 °C à +200 °C
• Maille de filtration diamètre nominal 15 à 50 : 8/10 mm
• Maille de filtration diamètre nominal 65 à 80 : 10/10 mm
• Maille de filtration diamètre nominal 100 à 200 : 30/10 mm
• Diamètre nominal disponible : 15 à 200 mm
• Longueur d'écartement diamètre nominal 15 : 130 mm
• Longueur d'écartement diamètre nominal 50 : 230 mm
• Longueur d'écartement diamètre nominal 100 : 350 mm
• Longueur d'écartement diamètre nominal 200 : 600 mm
• Filetage de purge diamètre nominal 15 à 80 : 1/2 pouce
• Filetage de purge diamètre nominal 100 à 200 : 3/4 pouce
• Norme d'écartement : EN 558 série 1
• Compatible ATEX groupe II catégorie : 2 G/2 D
