Présentation

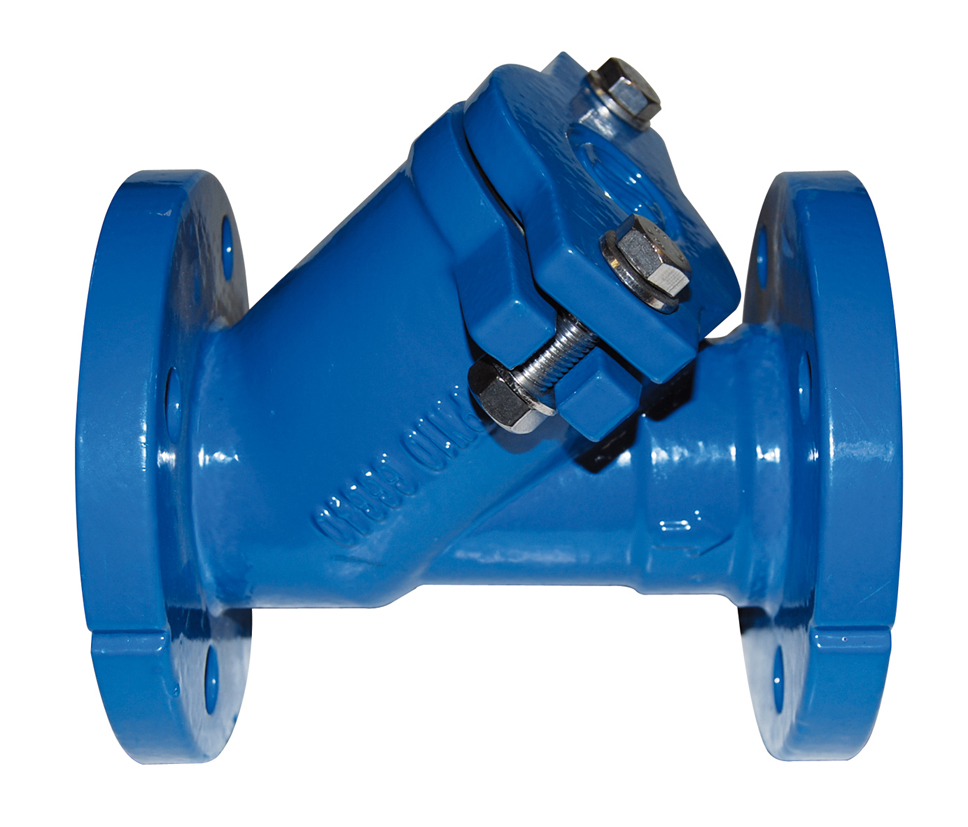

• Le clapet de non-retour Sferaco 332 est conçu pour équiper les réseaux d'adduction, de distribution et d'évacuation d'eau en empêchant les retours de fluide
• Il est équipé d'une boule revêtue de nitrile assurant une étanchéité efficace et une fermeture fiable
• Ce modèle en fonte EN GJS-400-15 dispose d'une trappe de visite pour faciliter les opérations de contrôle et de maintenance
• Sa conception permet un montage horizontal ou vertical avec fluide ascendant sur des réseaux industriels ou de génie climatique
• Le système est conforme à la norme NF EN 12050-4 pour stations de relevage, garantissant une utilisation adaptée aux eaux de relevage
Applications
• Réseaux d'adduction d'eau potable ou technique dans les installations industrielles
• Réseaux de distribution d'eau dans les bâtiments collectifs et tertiaires
• Réseaux d'évacuation et de relevage d'eaux claires ou légèrement chargées
• Protection des pompes et équipements contre les coups de bélier liés aux retours de fluide
• Installations de stations de relevage conformes à la norme NF EN 12050-4
Avantages
• Haute fiabilité de fermeture grâce au système à boule revêtue de nitrile
• Corps et trappe de visite en fonte EN GJS-400-15 offrant une excellente résistance mécanique
• Montage possible en position horizontale ou verticale avec fluide ascendant pour une grande flexibilité d'installation
• Compatibilité avec des réseaux jusqu'à 10 bars de pression de service pour de nombreuses applications hydrauliques
• Revêtement époxy et boulonnerie en inox assurant une bonne résistance à la corrosion
Conception
• Corps et trappe de visite en fonte EN GJS-400-15 pour DN40 à DN300
• Boule en nitrile pour DN40, en aluminium revêtu nitrile du DN50 au DN80 et en acier A216WCB revêtu nitrile du DN100 au DN300
• Joint de chapeau en nitrile assurant l'étanchéité de la trappe de visite
• Peinture époxy de protection sur le corps en fonte
• Boulonnerie en inox ASTM A182 F304 pour une meilleure tenue à la corrosion
Caractéristiques techniques
• Pression de service PS : 10 bars
• Plage de température de service : -10 °C à +80 °C
• Diamètres nominaux disponibles : DN40 à DN300
• Classe de pression raccordement DN40 à DN150 : PN10/16
• Classe de pression raccordement DN200 à DN300 : PN10
• Écartement DN40 : 178 mm
• Écartement DN50 : 200 mm
• Écartement DN65 : 240 mm
• Écartement DN80 : 260 mm
• Écartement DN100 : 300 mm
• Écartement DN125 : 350 mm
• Écartement DN150 : 400 mm
• Écartement DN200 : 500 mm
• Écartement DN250 : 600 mm
• Écartement DN300 : 700 mm
• Certificat matière 3.1 : 10 € par diamètre nominal
• Norme produit pour stations de relevage : NF EN 12050-4
• Directive équipements sous pression 2014/68/UE : produits exclus article 1 paragraphe 2b
