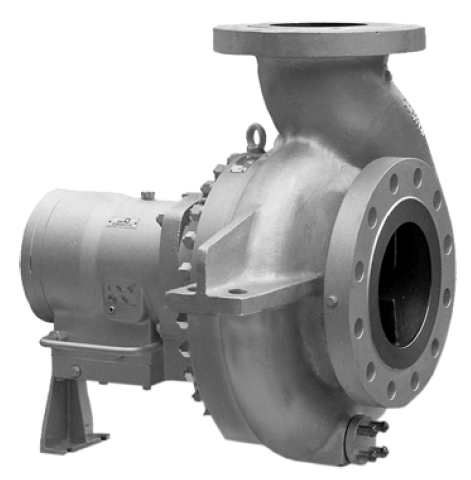

Pompe de circulation pour eau surchauffée
Ksb HPH

Présentation
• Pompes de circulation pour eau surchauffée

Applications
• Pour le relevage d’eau surchauffée dans les stations productrices d’eau surchauffée à haute pression
• Utilisable comme pompe d’alimentation ou de circulation

Conception
• Pompe horizontale à volute, à joint perpendiculaire à l’axe, en construction process, à roue radiale, monoflux, monocellulaire
• Pattes à l’axe
• Automatisation possible avec : Hyamaster, Hyatronic
• Volute à joint perpendiculaire à l’axe avec bague d’usure remplaçable
• Pattes à l’axe venues de fonderie
• La chambre de travail sous pression de la pompe est fermée, côté moteur, par une lanterne de palier avec chambre de refroidissement intégrée
• Equilibrage hydraulique de la poussée axiale par aubes dorsales
• L’étanchéité au passage de l’arbre est assurée en standard par garnitures mécaniques simples équilibrées de différents constructeurs
• Un flux de liquide pompé circule dans la chambre à garniture, passe par l’échangeur de chaleur et retourne dans la chambre à garniture, ce qui permet le refroidissement du moyen de lubrification de la garniture mécanique. La circulation est renforcée par un dispositif de refoulement (bague de pompage).
• La construction de la pompe permet de placer la garniture mécanique dans la chambre à garniture en position dite de cartouche qui permet de démonter rapidement et soigneusement le dispositif d’étanchéité lors d’une révision ou d’une réparation

Caractéristiques techniques
• Température max du liquide : jusqu’à +320°C
• Pression max : 110 bars
• Orifices : DN40 à DN300
• Hauteur max : 225 m
• Débit max : 1800 m3/h
