Pompe à huile thermique pour eau surchauffée

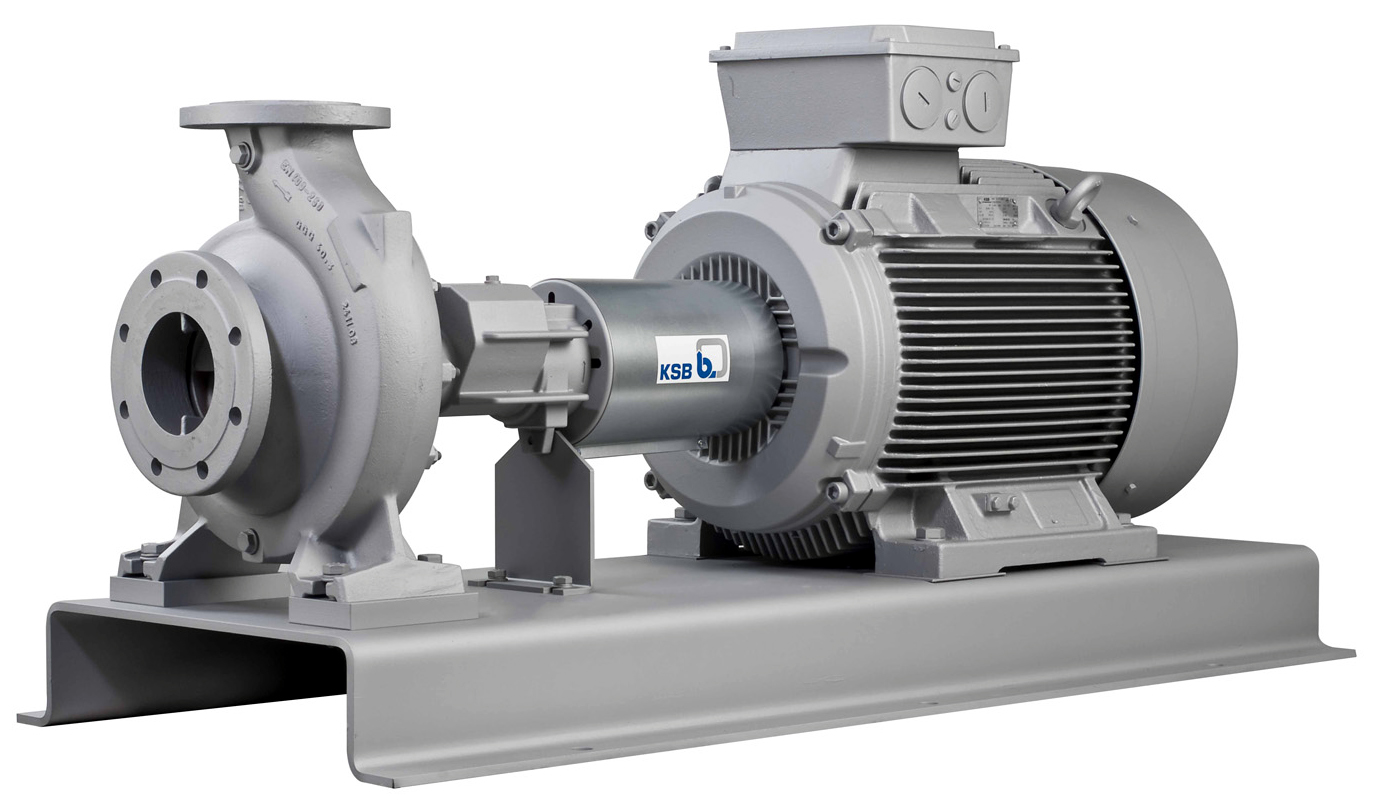

Ksb ETANORM SYT

Présentation
• Pompes à huile thermique / Pompes à eau surchauffée

Applications
• Installations de transfert thermique
• Circulation d’eau surchauffée
• Eau surchauffée
• Huile thermique

Conception
• Pompe à volute
• Installation horizontale
• Construction process
• Monocellulaire
• Cotes et performances suivant EN 733
• Rendement et NPSHreq améliorés grâce à l’hydraulique des roues (aubes) confirmée de manière expérimentale
• Réduction des coûts d’exploitation par rognage du diamètre nominal de la roue au point de fonctionnement
• Faible usure, niveau de vibrations réduit et grande tranquillité de marche grâce aux bonnes capacités d’aspiration et au fonctionnement quasiment sans cavitation dans une large plage de fonctionnement
• Étanchéité fiable du corps dans des conditions de fonctionnement changeantes grâce au joint du corps encastré
• Tailles supplémentaires pour les faibles débits grâce à l’extension de la grille hydraulique
• Démontage facile grâce à la construction process, grâce à laquelle le corps de pompe peut rester solidaire de la tuyauterie
• Démontage facile grâce aux boulons à chasser à l’interface couvercle de corps / support de palier
• Purge d'air optimale grâce au concept de dégazage efficace VenJet
• Sécurité de fonctionnement maximale grâce à la garniture mécanique double en tandem
• Résistance élevée grâce au palier lisse anti-bloquant, lubrifié par le fluide pompé, en carbone ou SIC/SIC
• Volute : Fonte à graphite sphéroïdal JS1030 / 536 Gr 60-40-18 / GP240GH+N / A216 Gr WCB
• Couvercle de corps : Fonte à graphite sphéroïdal JS1030 / A536 Gr 60-40-18 / GP240GH+N / A216 Gr WCB
• Arbre : Acier au chrome 1.4021 + QTHRC50 / A276 TP 410 Cond H
• Roue : Fonte grise JL1040 / A 48 Cl 35B / Acier inoxydable 1.4408 / A743 Gr CF8M / Acier moulé
• Palier lisse : Carbone KHK / SiC / SiC
• Support de palier : Fonte à graphite sphéroïdal JS1030 / A536 Gr 60-40-18
• Joints d'étanchéité : BU9593 / HDR / CrNi graphite 1G
• Bague d'usure, côté aspiration : Fonte grise JL1040 / CI / Chromhard 400
• Bague d'usure, côté refoulement : Fonte grise JL1040 / CI / Chromhard 400v
• Goujons : Acier 8.8 / 1.7709+QT / A193 Gr B7
• Bouchon : Acier
• Écrou : 8+A2A / 8+B633 SC1 TP3 / 1.7218+QT+A2D / A194 Gr 7 / Gr 2H+B633 SC1 TP2
• Écrou de roue : 8

Caractéristiques techniques
• Température max du liquide : jusqu’à +350°C (fluides caloporteurs), jusqu’à 180°C (eau surchauffée)
• Pression max : 16 bars
• Hauteur max : 102 m (50Hz) ; 100 m (60Hz)
• Débit max : 625 m3/h (50Hz) ; 754 m3/h (60Hz)
