Présentation

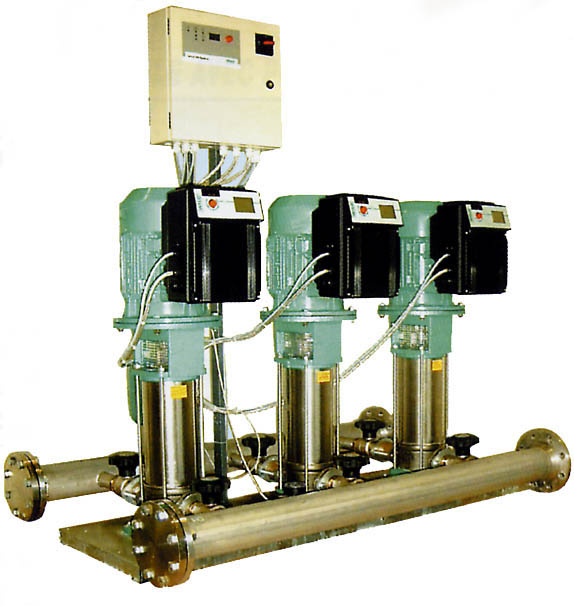

• Groupe de surpression avec 2 à 4 pompes multicellulaires en acier inoxydable non auto-amorçantes montées en parallèle et avec moteurs à vitesse variable
Applications
• Distribution d'eau entièrement automatique et surpression dans des bâtiments d'habitation et administratifs, hôtels, hôpitaux, centres commerciaux et également dans des systèmes industriels
• Pompage d'eau potable et sanitaire, d'eau de refroidissement, d'eau d'extinction (sauf pour installations de protection contre l'incendie selon la norme DIN 14462 et avec autorisation des autorités de protection anti-incendie) ou d'autres eaux d'usage qui n'attaquent pas chimiquement ni mécaniquement les matériaux utilisés et qui ne contiennent pas de substances abrasives ou à fibres longues
Avantages
• Système compact avec un excellent rapport qualité/prix grâce à l'utilisation de pompes multicellulaires en acier inoxydable de la
gamme MHIE avec convertisseur de fréquence refroidi par air et intégré
• Large palette de réglages
• Protection complète intégrée du moteur avec capteur thermistor (PTC)
• Détection du fonctionnement à sec intégrée avec arrêt automatique en cas de manque d'eau grâce à un diagramme caractéristique de l'électronique de régulation du moteur
Conception
• 2-4 pompes par installation
• Service de régulation continue par les pompes avec un convertisseur de fréquence intégré
• Composants en contact avec le fluide résistants à la corrosion
• Bâti de base galvanisé avec amortisseur de vibration réglable en hauteur permettant l'isolation contre les bruits d'impact
• Vanne d'arrêt sur chaque pompe, côté refoulement et côté aspiration
• Clapet anti-retour, côté refoulement
• Réservoir sous pression à membrane 8 l, PN16, côté refoulement
• Capteur de pression de régulation, côté pression de sortie
• Manomètre (côté pression d'alimentation) disponible en option
• Manomètre, côté pression de sortie
• Protection contre le manque d'eau disponible en option
Caractéristiques techniques
• Alimentation réseau 3~400 V ± 10 %, 50 Hz ; 3~380/440 V ±10 %, 60 Hz, en fonction du modèle également 1~230 V, 50/60 Hz (autres exécutions sur demande)
• Température max. du fluide 50 °C (70 °C en option)
• Température ambiante max. 40 °C
• Pression de service 16 bars
• Pression d'alimentation 10 bars
• Diamètres nominaux de raccordement côté pression de sortie R 2" ? DN 250
• Diamètres nominaux de raccordement côté alimentation R 2'' - DN 250
• Plage de vitesse de rotation 1200 - 3770 tr/min
• Classe de protection IP 54
• Protection par fusible coté réseau A, AC 3 selon la puissance du moteur et les directives EVU
• Fluides véhiculés admissibles (autres fluides sur demande) :
• Eau de refroidissement
• Eau potable et sanitaire
• Eau d'extinction (conduite humide ; pour les faisceaux secs sur demande, respecter les prescriptions séparées de DIN 1988 (EN 806) et de l'autorité en charge de la protection anti-incendie !)
• Remarque sur les fluides : Fluides admissibles : eaux qui n'attaquent pas les matériaux employés (attaque chimique ou mécanique) et ne contiennent aucune substance abrasive ou à fibres longues
• Hauteur max (HMT) : 97 m
• Débit max : 135 m3/h
