Présentation

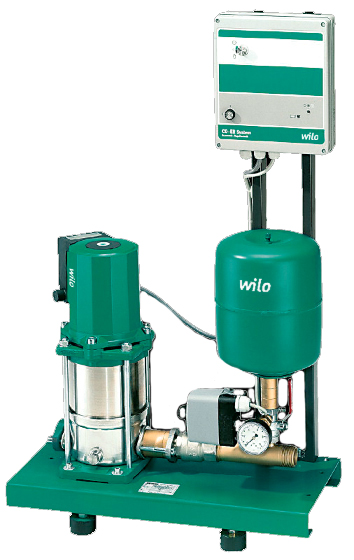

• Installation de distribution d'eau avec une pompe multicellulaire non auto-amorçante
Applications
• Distribution d'eau entièrement automatique, en mode alimentation, depuis le réseau d'eau public ou une cuve
• Pompage d'eau potable et sanitaire, d'eau de refroidissement, d'eau d'extinction (sauf pour installations de protection contre l'incendie selon la norme DIN 14462 et avec autorisation des autorités de protection anti-incendie) ou d'autres eaux sanitaires qui n'attaquent pas chimiquement ni mécaniquement les matériaux utilisés et qui ne contiennent pas de substances abrasives ou à fibres longues
Avantages
• Système robuste grâce aux pompes multicellulaires, en acier inoxydable de la gamme MVI
• Spectre hydraulique large grâce à l'utilisation de toutes les pompes de la gamme MVI
• Réglage sans problème et fiabilité grâce au coffret de commande utilisé ER-1
Conception
• 1 pompe de la gamme MVI
• Nombre max. d'étages : 11
• Composants en contact avec le fluide résistants à la corrosion
• Bâti de base en acier inoxydable , galvanisé (CO-1 MVI 52/95..: acier, peint)
• Amortisseurs de vibration réglables en hauteur pour l'isolation contre les bruits d'impact
• Vanne d'arrêt, côté refoulement
• Clapet anti-retour, côté refoulement
• Réservoir sous pression à membrane 8 l, PN16, côté refoulement
Caractéristiques techniques
• Alimentation réseau triphasée de 3~ 230/400 V ±10 %, 50 Hz (autres versions disponibles sur demande)
• Température max. du fluide 50 °C (70 °C en option)
• Température ambiante max. 40 °C
• Pression de service 16 bar
• Pression d'entrée 6 bar
• Etages de pression de commutation 6/10/16 bar
• Diamètres nominaux de raccordement côté alimentation Rp 1¼" – DN 100
• Diamètres nominaux de raccordement côté pression de sortie R 1¼"– DN 100
• Vitesse nominale 2800 tr/min
• Classe de protection IP54 (appareil de régulation ER)
• Protection par fusible coté réseau AC 3 selon la puissance du moteur et les directives EVU
• Fluides véhiculés admissibles (autres fluides sur demande)
• Eau pure sans particules solides
• Eau sanitaire, eau froide, eau de refroidissement et eaux pluviales
• Eau potable
• Eau d'extinction d'incendie Remarque sur les fluides : Fluides admissibles : eaux qui n'attaquent pas les matériaux employés (attaque chimique ou mécanique) et ne contiennent aucune substance abrasive ou à fibres longues
• Hauteur max (HMT) : 160 m
• Débit max : 130 m3/h
