Présentation

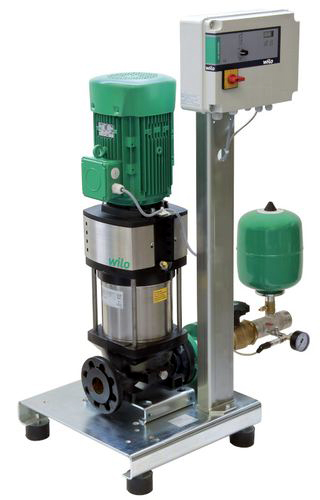

• Installation de distribution d'eau à haut rendement, prête à être raccordée
• Avec pompe multicellulaire verticale en acier inoxydable à moteur ventilé avec un convertisseur de fréquence intégré, avec un régulateur Economy CE+
Applications
• Distribution d'eau entièrement automatique, en mode alimentation, depuis le réseau d'eau public ou une cuve
• Pompage d'eau potable et sanitaire, d'eau de refroidissement, d'eau d'extinction (sauf pour installations de protection contre l'incendie selon la norme DIN 14462 et avec autorisation des autorités de protection anti-incendie) ou d'autres eaux sanitaires qui n'attaquent pas chimiquement ni mécaniquement les matériaux utilisés et qui ne contiennent pas de substances abrasives ou à fibres longues
Avantages
• Système robuste grâce à la pompe multicellulaire, en acier inoxydable de la gamme Helix V
• Hydraulique de pompe à haut rendement
• Réglage sans problème et fiabilité grâce au coffret de commande utilisé CE+
Conception
• Bâti de base : en acier galvanisé et équipé d'amortisseurs de vibration, réglables en hauteur, pour une isolation élevée contre les bruits d'impact ; autres versions disponibles sur demande
• Tuyauterie : tuyauterie complète en acier inoxydable, adaptée au raccordement de tous les matériaux de tuyauterie utilisés dans les
installations ; la tuyauterie doit être dimensionnée en fonction des performances hydrauliques complètes du groupe de surpression
• Pompes : 1 pompe de la gamme Helix V 4 à Helix V 52 ; toutes les pièces en contact avec le fluide sont en acier inoxydable ; autres versions disponibles sur demande. Autorisation KTW/WRAS/ACS pour toutes les pièces en contact avec le fluide.
• Robinetterie : côté refoulement, chaque pompe est équipée d'une vanne d'arrêt certifiée DVGW ou d'une vanne-papillon étanche certifiée DVGW ainsi que d'un clapet anti-retour avec homologation KTW du côté refoulement
• Réservoir sous pression à membrane : 8 l/PN16 logé sur le côté pression de sortie, avec une membrane en caoutchouc butyle, avec homologation DVGW/KTW, apte au contact alimentaire et équipé, à des fins de contrôle et d'inspection, d'un robinet d'isolement avec vidange et soupape de débit avec homologation DVGW/KTW selon la norme DIN 4807
• Capteur de pression : 4 à 20 mA, monté sur le côté pression de sortie, pour le pilotage du régulateur CE+ central
• Affichage de la pression : manomètre (ø 63 mm) logé sur le côté pression de sortie ; l'affichage numérique de la pression de sortie est également disponible sur l'écran tactile alphanumérique du contrôleur
• Coffret de commande/régulateur : l'installation est équipée, en série, d'un régulateur CE+
Caractéristiques techniques
• Alimentation réseau triphasée 3~230/400 V ± 10 %, 50 Hz (autres exécutions disponibles sur demande)
• Température max. du fluide 50 °C (70 °C en option)
• Température ambiante max. 40 °C
• Pression de service 16 bar
• Pression d'alimentation 10 bars
• Etages de pression de commutation 6/10/16 bar
• Diamètres nominaux de raccordement côté pression de sortie Rp 1¼'' - DN 80
• Diamètres nominaux de raccordement côté alimentation (DN32) Rp 1¼"- DN 80
• Vitesse nominale 2850 tr/min
• Classe de protection IP 54 (appareil de régulation CE+)
• Puissance de connexion P2 max. pour max. 10 A = 4 kW (avec partie puissance électromécanique connectée en aval > 4 kW)
• Protection par fusible coté réseau AC 3 selon la puissance du moteur et les directives EVU
• Fluides véhiculés admissibles (autres fluides sur demande) :
• Eau pure sans particules solides
• Eau sanitaire, eau froide, eau de refroidissement et eaux pluviales
• Eau potable
• Eau d'extinction d'incendie Remarque sur les fluides : Fluides admissibles : eaux qui n'attaquent pas les matériaux employés (attaque chimique ou mécanique) et ne contiennent aucune substance abrasive ou à fibres longues
• Hauteur max (HMT) : 156 m
• Débit max : 80 m3/h
